Δρ. Κ. Σαχπάζης: Το Τεχνικό Οδοιπορικό Μελέτης και Κατασκευής του Μετρό της Αθήνας – Μια Γεωτεχνική, Υδρογεωλογική και Μηχανική Ανατομία

Των: Δρ. Κώστα Σαχπάζη, Πολιτικού Μηχανικού, Καθηγητή της Πολυτεχνικής Σχολής του Πανεπιστημίου Δυτικής Μακεδονίας, Κωνσταντίνας Σαχπάζη, Πολιτικού Μηχανικού, και Δέσποινας Σαχπάζη, Αρχιτέκτονος Μηχανικού

____________________  ..  ____________________



Περιεχόμενα

• Πρόλογος
• Η Γεωτεχνική & Γεωλογική Πολυπλοκότητα του Αθηναϊκού Πεδίου
• Ο Αθηναϊκός Σχιστόλιθος: Λιθολογικοί Τύποι και Τεκτονική Δομή
• Γεωτεχνική Μοντελοποίηση και Παράμετροι Σχεδιασμού
• Η Εξέλιξη της Τεχνολογίας TBM στην Αθήνα: Από τον «Ιάσονα» στην «Αθηνά»
• Η Πρώτη Γενιά: TBM Ανοικτού Μετώπου (Jason & Persephone)
• Το Περιστατικό της Πανεπιστημίου και οι Τεχνικές Επιπτώσεις
• Το Dafni MetroMouse: Μια Εξειδικευμένη Λύση
• Η Νέα Εποχή: EPB-TBM (Γραμμή 4)
• Η Μέθοδος NATM/SEM στους Υπόγειους Σταθμούς
• Σχεδιασμός και Ακολουθία Εκσκαφής
• Διαχείριση Καθιζήσεων σε Αστικό Περιβάλλον
• Υδρογεωλογική & Υδραυλική Μηχανική και ο «Εφιάλτης» των Υδάτων
• Ο Ηριδανός Ποταμός και οι Επιπτώσεις του
• Η Καταστροφή του Αγωγού ΕΥΔΑΠ
• Βελτίωση Εδάφους με Jet Grouting
• Αρχαιολογία και Τεχνικός Σχεδιασμός
• Η Στρατηγική του Μεγάλου Βάθους
• Ενσωμάτωση vs Απομάκρυνση
• Στατική Αλληλεπίδραση και Δομική Παρακολούθηση (SHM)
• sSSI και το Παράδειγμα του Γκαζιού
• Αντισεισμική Θωράκιση και Σεισμός 1999
• Γραμμή 4: Η Σύγχρονη Πρόκληση και η «Κατάρα των Καθυστερήσεων»
• Τεχνολογική Αιχμή
• Η Ανατομία των Καθυστερήσεων
• Συμπερασματική Θεώρηση και Μελλοντικές Προκλήσεις



Πρόλογος

Η ενασχόλησή μου με το πολυσύνθετο τεχνικό οικοσύστημα του Μετρό της Αθήνας υπήρξε για μένα μια πορεία γεμάτη προκλήσεις, επιστημονικές αναζητήσεις και πολύτιμα διδάγματα. Έχοντας την τιμή να εκπονήσω σειρά μελετών για το έργο αυτό, ανατρέχω συχνά σε μια από τις πλέον απαιτητικές στιγμές της σταδιοδρομίας μου: τη μελέτη αντιστήριξης των κατακόρυφων πρανών εκσκαφής στον Σταθμό «Άγιος Αντώνιος», στο πλαίσιο της επέκτασης Σεπόλια-Περιστέρι.

Επρόκειτο για ένα εγχείρημα «Κολοσσό» για εκείνη την εποχή του 2002, μια μνημειώδη μελέτη αντιστήριξης σε βάθος 24 μέτρων, η οποία διεξήχθη υπό συνθήκες που άγγιζαν τα όρια της γεωτεχνικής ασφάλειας. Η γειτνίαση με τον Κηφισό ποταμό σήμαινε την αντιμετώπιση εξαιρετικά σαθρών και μαλακών εδαφών, με τον υδροφόρο ορίζοντα να βρίσκεται σε κρίσιμη στάθμη, μόλις 1,70 μέτρα από την επιφάνεια του εδάφους. Η πολυπλοκότητα κορυφωνόταν από την παρουσία μιας εντεκαόροφης πολυκατοικίας με τεράστια φορτία, θεμελιωμένης σε απόσταση μόλις 1 μέτρου από τη στέψη της νότιας παρειάς εκσκαφής.

Θα πρέπει να υπογραμμιστεί ότι, ειδικά εκείνη την εποχή, δεν υπήρχε στην Ελλάδα αντίστοιχη πρότερη εμπειρία από παρόμοιας δυσκολίας και δυσμενών γεωτεχνικών και τασικών συνθηκών, αλλά ούτε και το απαραίτητο υπόβαθρο σχετικών ερευνών και μελετών για τέτοιου επιπέδου αντιστηρίξεις σε πυκνοκατοικημένο αστικό περιβάλλον. Συνεπώς, η επιτυχής αντιμετώπιση αυτού του έργου αποτέλεσε για μένα ένα εγχείρημα υψηλού ρίσκου, αλλά ταυτόχρονα και ένα τεράστιο «μάθημα Μηχανικού» που με εφοδίασε με πολύτιμη γνώση. Αυτή η εμπειρία μου επέτρεψε να παρακολουθήσω έκτοτε από πολύ κοντά την εξέλιξη του Μετρό, συλλέγοντας αμέτρητα περιστατικά και Case Studies που θα μπορούσαν να γεμίσουν ατελείωτες σελίδες. Λόγω του περιορισμένου χώρου στο παρόν άρθρο, θα αναφερθώ συνοπτικά σε ορισμένα από τα σημαντικότερα τεχνικά ορόσημα αυτού του οδοιπορικού, όπως αναλύονται στη συνέχεια.

Η υλοποίηση του Μετρό της Αθήνας αποτελεί αναμφίβολα το σημαντικότερο και πλέον σύνθετο τεχνικό εγχείρημα στη σύγχρονη ελληνική ιστορία, ένα έργο που μεταμόρφωσε τη λειτουργία της πρωτεύουσας, ενώ ταυτόχρονα αποτέλεσε ένα πεδίο δοκιμής για την παγκόσμια κοινότητα των μηχανικών. Το “Τεχνικό Οδοιπορικό” αυτού του έργου δεν είναι μια απλή χρονική καταγραφή κατασκευαστικών φάσεων, αλλά μια συνεχής πάλη ανάμεσα στην αιχμή της τεχνολογίας και ένα από τα πλέον απρόβλεπτα γεωλογικά και αρχαιολογικά υποστρώματα παγκοσμίως. Από τις πρώτες μελέτες της δεκαετίας του 1990 για τις Γραμμές 2 και 3, μέχρι τη σημερινή εξέλιξη της Γραμμής 4, η επιστημονική κοινότητα κλήθηκε να επιλύσει προβλήματα που άγγιζαν τα όρια της γεωτεχνικής μηχανικής, της υδρογεωλογίας και της δομοστατικής παρακολούθησης.



Η Γεωτεχνική & Γεωλογική Πολυπλοκότητα του Αθηναϊκού Πεδίου

Η βάση κάθε τεχνικής ανάλυσης για το Μετρό της Αθήνας ξεκινά από τον Αθηναϊκό Σχιστόλιθο, έναν σχηματισμό που οι γεωλόγοι και οι γεωτεχνικοί μηχανικοί χαρακτηρίζουν ως «ετερογενή βραχομάζα με χαοτική δομή». Ο σχηματισμός αυτός, προϊόν της Άλπειας ορογένεσης κατά το Ανώτερο Κρητιδικό, δεν αποτελεί μια ομοιογενή λιθολογική ενότητα, αλλά ένα τεκτονικό σύμπλεγμα που απαιτεί εξειδικευμένες μεθοδολογίες για τη μοντελοποίηση της συμπεριφοράς του.



Ο Αθηναϊκός Σχιστόλιθος: Λιθολογικοί Τύποι και Τεκτονική Δομή

Ο Αθηναϊκός Σχιστόλιθος αποτελείται από μια εναλλαγή μετα-ιζηματογενών πετρωμάτων, η οποία περιλαμβάνει μετα-ψαμμίτες, μετα-ιλυόλιθους, αργιλικούς σχιστόλιθους, φυλλίτες και τοπικά ασβεστολιθικές ενστρώσεις. Η τεκτονική ιστορία της περιοχής έχει επιβάλει έντονη αναδίπλωση και επώθηση, μετατρέποντας τον σχηματισμό σε μια στοίβα τεκτονικών καλυμμάτων. Από γεωτεχνική άποψη, η διάκριση σε δύο κύριες ενότητες είναι καθοριστική για τον σχεδιασμό των σηράγγων:

1. Ο Ανώτερος Σχηματισμός: Χαρακτηρίζεται από την παρουσία συμπαγών μετα-ψαμμιτών και ασβεστολίθων. Οι ψαμμίτες εμφανίζονται συχνά ως φακοειδή σώματα «κολυμπώντας» μέσα σε μια πιο μαλακή μήτρα, ενώ οι ασβεστόλιθοι παρουσιάζουν συχνά καρστικά κενά, τα οποία αποτελούν σημαντικό κίνδυνο για την ξαφνική εισροή υδάτων ή την απώλεια του μετώπου εκσκαφής.
2. Ο Κατώτερος Σχηματισμός: Αποτελείται κυρίως από αργιλικούς σχιστόλιθους και φυλλίτες. Λόγω της επικράτησης των αργιλικών ορυκτών, ο σχηματισμός αυτός είναι εξαιρετικά ευάλωτος σε πλαστικές παραμορφώσεις. Στις ζώνες διάτμησης, ο σχιστόλιθος εμφανίζει μια «χαοτική» υφή, όπου η συνεκτικότητα είναι σχεδόν μηδενική, μετατρέποντας το πέτρωμα σε ένα υλικό που συμπεριφέρεται περισσότερο ως εδαφικό παρά ως βραχώδες.

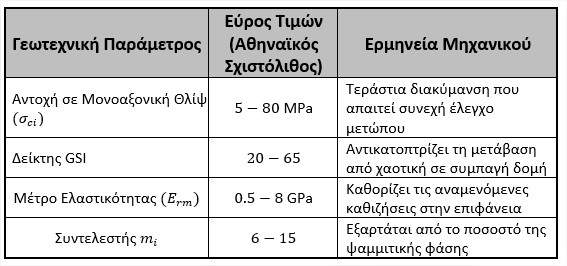

Γεωτεχνική Μοντελοποίηση και Παράμετροι Σχεδιασμού

Για την εκτίμηση της αντοχής της βραχομάζας, οι μηχανικοί χρησιμοποιούν το κριτήριο Hoek-Brown, το οποίο λαμβάνει υπόψη τόσο την αντοχή του υγιούς πετρώματος όσο και τον βαθμό αποδιοργάνωσης μέσω του δείκτη GSI (Geological Strength Index). Η δυσκολία έγκειται στο γεγονός ότι οι τιμές του GSI στον Αθηναϊκό σχιστόλιθο μπορούν να κυμαίνονται από  (σε έντονα διατμημένες ζώνες) έως  (σε συμπαγείς ψαμμίτες), καθιστώντας την επιλογή μιας ενιαίας παραμέτρου σχεδιασμού αδύνατη.

Η υδρογεωλογική συμπεριφορά του σχιστόλιθου είναι εξίσου σύνθετη. Ενώ η πρωτογενής υδροπερατότητα είναι χαμηλή λόγω της αργιλικής φύσης των ορυκτών, η δευτερογενής υδροπερατότητα μέσω των τεκτονικών ασυνεχειών και των αρχαίων πηγαδιών είναι υψηλή, δημιουργώντας τοπικούς υδροφορείς που μπορούν να προκαλέσουν αστάθεια στο μέτωπο της σήραγγας.



Η Εξέλιξη της Τεχνολογίας TBM στην Αθήνα: Από τον «Ιάσονα» στην «Αθηνά»

Η επιλογή του μηχανικού εξοπλισμού διάνοιξης αποτέλεσε το κεντρικό σημείο του τεχνικού οδοιπορικού, με την εμπειρία να αποκτάται με βαρύ τίμημα κατά τη διάρκεια των εργασιών της δεκαετίας του ’90.



Η Πρώτη Γενιά: TBM Ανοικτού Μετώπου (Jason & Persephone)

Για τις Γραμμές 2 και 3, επιλέχθηκαν δύο TBM διαμέτρου , κατασκευής της γαλλικής NFM με ιαπωνική τεχνολογία Mitsubishi. Αυτά τα μηχανήματα σχεδιάστηκαν κυρίως ως «hard rock machines», εξοπλισμένα με  δίσκους κοπής και  εργαλεία εκσκαφής (drag picks). Η στρατηγική επιλογή ήταν η λειτουργία σε «ανοικτό» ατμοσφαιρικό περιβάλλον, με προστασία από μια διπλή τηλεσκοπική ασπίδα.

Ωστόσο, η πραγματικότητα του Αθηναϊκού υπεδάφους αποδείχθηκε διαφορετική. Η εναλλαγή σκληρών ψαμμιτών και μαλακών σχιστόλιθων προκάλεσε το φαινόμενο των «υπερεκσκαφών» (over-breaks). Σε περιοχές με χαμηλή συνεκτικότητα, το υλικό κατέρρεε από τη βαρύτητα μέσα στα ανοίγματα της κεφαλής κοπής, δημιουργώντας κενά πάνω από τη σήραγγα που συχνά έφταναν μέχρι την επιφάνεια. Καταγράφηκαν περισσότερα από  περιστατικά υπερεκσκαφών σημαντικού μεγέθους, τα οποία αντιμετωπίστηκαν με εκτεταμένες τσιμεντενέσεις πλήρωσης κενών.



Το Περιστατικό της Πανεπιστημίου και οι Τεχνικές Επιπτώσεις

Το πλέον διαβόητο γεγονός στην ιστορία του έργου ήταν η κατάρρευση του εδάφους κάτω από ένα περίπτερο στην οδό Πανεπιστημίου τον Οκτώβριο του 1997. Κατά τη διέλευση του TBM, η συνδυασμένη δράση του σαθρού υπεδάφους και της παρουσίας αρχαίων πηγαδιών οδήγησε στην απότομη υποχώρηση της επιφάνειας. Ο ιδιοκτήτης του περιπτέρου αποζημιώθηκε με  εκατομμύριο δραχμές μόλις μισή ώρα πριν το έδαφος «καταπιεί» την κατασκευή, μια εικόνα που συμβόλισε την απρόβλεπτη φύση του έργου.

Την ίδια περίοδο, η υποχώρηση τμήματος του τείχους του Βαλεριανού στον Εθνικό Κήπο κατέδειξε ότι ακόμη και ιστορικά μνημεία διέτρεχαν κίνδυνο από τη χρήση μηχανημάτων που δεν μπορούσαν να ελέγξουν την πίεση στο μέτωπο. Αυτές οι αστοχίες οδήγησαν σε επαναξιολόγηση της στρατηγικής και στην υιοθέτηση βοηθητικών μεθόδων προ-υποστήριξης.



Το Dafni MetroMouse: Μια Εξειδικευμένη Λύση

Όταν το TBM «Περσεφόνη» συνάντησε εξαιρετικά δύσκολες συνθήκες (κορεσμένος, λεπτόκοκκος σχιστόλιθος) στο τμήμα προς τη Δάφνη, η Αττικό Μετρό αποφάσισε να διακόψει τη λειτουργία του και να προμηθευτεί ένα ειδικό μηχάνημα, το «MetroMouse» της Herrenknecht. Αυτή η ασπίδα διέθετε επτά υδραυλικά πτερύγια προπορείας που επέτρεπαν την υποστήριξη του μετώπου πριν την εκσκαφή, καταφέρνοντας να διατηρήσει τις καθιζήσεις κάτω από τα , ακόμη και κάτω από κτίρια όπου η βελτίωση του εδάφους από την επιφάνεια ήταν αδύνατη.



Η Νέα Εποχή: EPB-TBM (Γραμμή 4)

Για τη Γραμμή 4, η τεχνική επιλογή μετατοπίστηκε στα TBM τύπου EPB (Earth Pressure Balance). Τα νέα μηχανήματα «Αθηνά» και «Νίκη» έχουν σχεδιαστεί για να λειτουργούν σε περιβάλλον ελεγχόμενης πίεσης, χρησιμοποιώντας το ίδιο το εκσκαφέν υλικό για τη σταθεροποίηση του μετώπου. Αυτή η τεχνολογία, σε συνδυασμό με τη χρήση αφρών και πολυμερών για τη λίπανση και τη στεγανοποίηση, επιτρέπει τη διάνοιξη σηράγγων με ελάχιστες παραμορφώσεις στο υπερκείμενο έδαφος, ακόμη και στις πλέον δυσμενείς γεωτεχνικές συνθήκες.

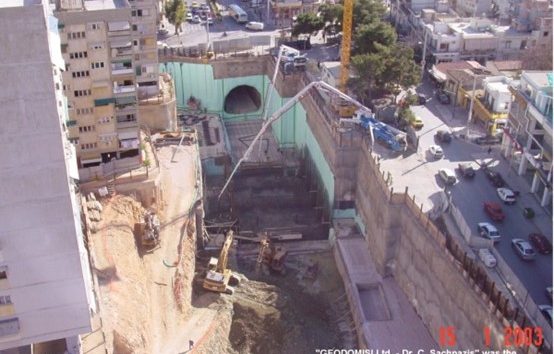

Η Μέθοδος NATM/SEM στους Υπόγειους Σταθμούς

Ενώ οι σήραγγες διανοίγονται μηχανοποιημένα, οι περισσότεροι κεντρικοί σταθμοί κατασκευάστηκαν με τη μέθοδο NATM (ή SEM – Sequential Excavation Method), προσφέροντας την απαραίτητη ευελιξία σε περιορισμένους χώρους.



Σχεδιασμός και Ακολουθία Εκσκαφής

Η εκσκαφή των σταθμών, όπως ο «Ολύμπιον» ή ο «Ευαγγελισμός», πραγματοποιήθηκε σε πολλαπλά στάδια λόγω των μεγάλων διαστάσεων των θαλάμων (, ) και του μικρού βάθους ( από την οροφή). Η τυπική μεθοδολογία περιλάμβανε τη δημιουργία δύο πλευρικών στοών και την παραμονή ενός κεντρικού πυλώνα για τη στήριξη του φορτίου του εδάφους.

1. Πλευρικές Στοές: Εκσκαφή και άμεση υποστήριξη με shotcrete και βελονοειδή αγκύρια.
2. Κεντρικός Πυλώνας: Περιορισμός του πυλώνα με στρώμα εκτοξευόμενου σκυροδέματος και προσωρινά αγκύρια για την αποφυγή θλίψης.
3. Καθαίρεση Πυλώνα: Το πλέον κρίσιμο στάδιο, όπου οι τάσεις μεταφέρονται στην τελική επένδυση. Σε αυτό το στάδιο καταγράφονται συνήθως οι μεγαλύτερες καθιζήσεις.



Διαχείριση Καθιζήσεων σε Αστικό Περιβάλλον

Ο έλεγχος των καθιζήσεων επιτεύχθηκε μέσω της εγκατάστασης πυκνού δικτύου οργάνων παρακολούθησης. Στον σταθμό «Ολύμπιον», οι αριθμητικές αναλύσεις προέβλεπαν καθιζήσεις έως , αλλά οι πραγματικές μετρήσεις δεν ξεπέρασαν τα . Αυτή η απόκλιση οφείλεται σε δύο παράγοντες: την υψηλότερη από την αναμενόμενη ακαμψία του Αθηναϊκού σχιστόλιθου σε μεγάλη κλίμακα και τη δράση «γέφυρας» των υπερκείμενων κτιρίων, τα οποία ανακατανέμουν τα φορτία μέσω της αλληλεπίδρασης εδάφους-κατασκευής.



Υδρογεωλογική & Υδραυλική Μηχανική και ο «Εφιάλτης» των Υδάτων

Το Μετρό της Αθήνας δεν είναι μόνο ένα έργο διάνοιξης σηράγγων στο βράχο, αλλά και μια άσκηση διαχείρισης υπόγειων υδάτων και αρχαίων υδραυλικών συστημάτων.



Ο Ηριδανός Ποταμός και οι Επιπτώσεις του

Η ανακάλυψη της κοίτης του αρχαίου Ηριδανού κατά τις εκσκαφές στο Σύνταγμα και το Μοναστηράκι αποτέλεσε ταυτόχρονα αρχαιολογική ευλογία και τεχνικό πρόβλημα. Ο ποταμός, ο οποίος είχε καλυφθεί από τη ρωμαϊκή εποχή, συνέχιζε να ρέει μέσω των αρχαίων αγωγών. Η διατάραξη αυτής της ροής προκάλεσε την ανακατεύθυνση των υδάτων σε νέα μονοπάτια, δημιουργώντας προβλήματα υγρασίας και αστάθειας στα θεμέλια γειτονικών κτιρίων. Στο Μοναστηράκι, η ροή του ποταμού ενσωματώθηκε στον σχεδιασμό του σταθμού, απαιτώντας μόνιμα συστήματα αποστράγγισης και στεγάνωσης.



Η Καταστροφή του Αγωγού ΕΥΔΑΠ

Ένα από τα πιο σοβαρά ατυχήματα στην ιστορία του έργου συνέβη όταν το TBM παρέσυρε έναν κεντρικό αγωγό νερού. Η σήραγγα πλημμύρισε ακαριαία, προκαλώντας τεράστιες ζημιές στα ηλεκτρονικά συστήματα του μηχανήματος και καθυστερώντας το έργο για μήνες. Το περιστατικό αυτό ανέδειξε την ανάγκη για πληρέστερη χαρτογράφηση των υποδομών κοινής ωφέλειας, κάτι που παραμένει πρόκληση και στη Γραμμή 4.

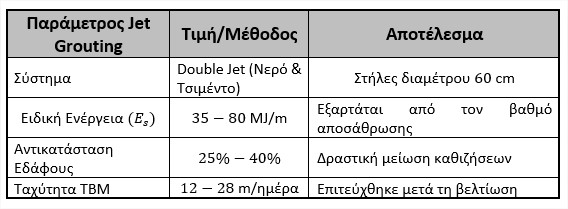

Βελτίωση Εδάφους με Jet Grouting

Για την αντιμετώπιση σαθρών και υδροφόρων ζωνών, εφαρμόστηκε η μέθοδος του Jet Grouting, ιδιαίτερα στην οδό Αγίου Κωνσταντίνου. Μέσω της έγχυσης τσιμεντοπολτού σε εξαιρετικά υψηλές πιέσεις (έως  για το νερό και  για τον πολτό), δημιουργήθηκαν στήλες βελτιωμένου εδάφους που σχημάτισαν ένα προστατευτικό «τόξο» πάνω από τη σήραγγα.



Αρχαιολογία και Τεχνικός Σχεδιασμός

Η Αθήνα αποτελεί ένα παγκόσμιο αρχαιολογικό μουσείο κάτω από την άσφαλτο. Η κατασκευή του Μετρό αποτέλεσε το μεγαλύτερο πρόγραμμα ανασκαφών στην Ελλάδα, με την ανακάλυψη  αντικειμένων.



Η Στρατηγική του Μεγάλου Βάθους

Για την αποφυγή των αρχαιολογικών στρωμάτων, τα οποία συνήθως εκτείνονται μέχρι τα  βάθος, οι σήραγγες σχεδιάστηκαν να διέρχονται σε βάθη . Ωστόσο, οι σταθμοί και τα φρεάτια εξαερισμού αναγκαστικά τέμνουν τα αρχαιολογικά επίπεδα. Στο Σύνταγμα, μια ολόκληρη Wall section (ο τοίχος του Βαλεριανού) έπρεπε να υποστηριχθεί, ενώ στην πλατεία Μοναστηρακίου οι ανασκαφές κράτησαν επτά χρόνια (), αναγκάζοντας τους μηχανικούς να αλλάξουν το χρονοδιάγραμμα και τη σειρά των εργασιών.



Ενσωμάτωση vs Απομάκρυνση

Η περίπτωση του σταθμού Βενιζέλου στο Μετρό Θεσσαλονίκης, όπου τα αρχαιολογικά ευρήματα απομακρύνθηκαν και επανατοποθετήθηκαν, αποτέλεσε σημείο τριβής που επηρέασε και τον σχεδιασμό στην Αθήνα. Στην Αθήνα, η επιλογή ήταν η διατήρηση in situ όπου ήταν δυνατόν (π.χ. Ηριδανός στο Μοναστηράκι) ή η δημιουργία εκθέσεων μέσα στους σταθμούς, μετατρέποντάς τους σε «μουσεία-σταθμούς». Αυτό όμως σήμαινε ότι κάθε σταθμός έπρεπε να μελετηθεί ως ξεχωριστό έργο, με διαφορετική στατική επίλυση για την υποδοχή των αρχαίων κατασκευών.



Στατική Αλληλεπίδραση και Δομική Παρακολούθηση (SHM)

Η επίδραση της διάνοιξης σηράγγων στα υφιστάμενα κτίρια μελετήθηκε εκτενώς μέσω του φαινομένου της Στατικής Αλληλεπίδρασης Εδάφους-Κατασκευής (sSSI).



sSSI και το Παράδειγμα του Γκαζιού

Κατά την εκσκαφή της Γραμμής 3 στην περιοχή του Γκαζιού, παρατηρήθηκε μια ενδιαφέρουσα ασυμμετρία. Ενώ τα ογκώδη κτίρια παρουσίασαν περιορισμένες καθιζήσεις, δύο παλιές τούβλινες καμινάδες ύψους  εμφάνισαν κλίση . Αυτό απέδειξε ότι η δυσκαμψία των κτιρίων μπορεί να υποκρύπτει την πραγματική απώλεια εδάφους (ground loss), δημιουργώντας «λεκάνες» καθίζησης που δεν είναι ορατές παρά μόνο μέσω της παρακολούθησης απομονωμένων κατασκευών (isolated towers).



Αντισεισμική Θωράκιση και Σεισμός 1999

Το Μετρό της Αθήνας είναι σχεδιασμένο να αντέχει ακραίες σεισμικές δονήσεις. Οι σήραγγες, όντας εγκιβωτισμένες στο έδαφος, ακολουθούν την κίνηση της εδαφικής μάζας, αλλά οι σταθμοί, λόγω του μεγάλου όγκου τους, υπόκεινται σε σύνθετες τάσεις ovaling και racking.

Ο σεισμός της Πάρνηθας () έδωσε πολύτιμα δεδομένα. Στον σταθμό Σεπόλια, οι επιταχύνσεις σχεδιασμού επιβεβαιώθηκαν πλήρως από τις καταγραφές. Σήμερα, η Αττικό Μετρό χρησιμοποιεί προηγμένα συστήματα απόσβεσης και μόνωσης (NSAS – Negative Stiffness Amplification Systems) για την προστασία των υπόγειων δομών, μειώνοντας τις διατμητικές δυνάμεις κατά τη διάρκεια ενός σεισμού.



Γραμμή 4: Η Σύγχρονη Πρόκληση και η «Κατάρα των Καθυστερήσεων»

Η Γραμμή 4 αποτελεί το νέο κεφάλαιο του οδοιπορικού, με προϋπολογισμό  και μήκος .



Τεχνολογική Αιχμή

Η Γραμμή 4 δεν είναι απλώς μια επέκταση, αλλά ένα τεχνολογικό άλμα:

• Driverless trains (GoA4): Πλήρως αυτόματοι συρμοί χωρίς οδηγό, με θύρες ασφαλείας στις αποβάθρες (Platform Screen Doors – PSD).
• Deep Stations: Ο σταθμός «Ελικώνος» φτάνει τα βάθος, ενώ ο σταθμός «Ιλίσια» τα . Αυτό επιβάλλεται για τη διέλευση κάτω από υφιστάμενες γραμμές και λόφους της πόλης.
• Σύστημα CBTC: Επιτρέπει τη συνεχή επικοινωνία συρμού-τροχιάς για τη μεγιστοποίηση της ασφάλειας και της χωρητικότητας.



Η Ανατομία των Καθυστερήσεων

Παρά την τεράστια εμπειρία, η Γραμμή 4 παρουσιάζει ήδη σημαντικές καθυστερήσεις, με την ημερομηνία παράδοσης να μετατίθεται από το  στο . Οι αιτίες είναι κατά βάση εξωγενείς:

• Κοινωνικές Αντιδράσεις: Οι αντιδράσεις για την κατάληψη πλατειών (Εξάρχεια) και την κοπή δέντρων (Ριζάρη) έχουν παγώσει εργοτάξια για μήνες.
• Γεωτεχνική Αβεβαιότητα: Κάθε μέτρο εκσκαφής στο κέντρο της Αθήνας παραμένει ένα «στοίχημα», καθώς οι πλήρεις χαρτογραφήσεις των δικτύων και των αρχαίων πηγαδιών είναι συχνά ελλιπείς.
• Πολυπλοκότητα Συμβάσεων: Το περιβάλλον υλοποίησης έχει γίνει πιο αυστηρό και γραφειοκρατικό, καθυστερώντας τις εγκρίσεις μελετών.



Συμπερασματική Θεώρηση και Μελλοντικές Προκλήσεις

Το Τεχνικό Οδοιπορικό του Μετρό της Αθήνας διδάσκει ότι η μηχανική δεν είναι μόνο η εφαρμογή τύπων, αλλά η ικανότητα προσαρμογής στο απρόβλεπτο. Η μετάβαση από τα TBM ανοικτού μετώπου της δεκαετίας του ’90 στα υπερσύγχρονα EPB-TBM της Γραμμής 4 δείχνει την εξέλιξη της επιστήμης.

Η κυριότερη πρόκληση για το μέλλον παραμένει η ισορροπία μεταξύ της ανάγκης για σύγχρονες υποδομές και του σεβασμού στην ιστορική και περιβαλλοντική ταυτότητα της πόλης. Η «κατάρα των καθυστερήσεων» μπορεί να φαίνεται ως αποτυχία, αλλά στην πραγματικότητα είναι το κόστος της προσεκτικής και επιστημονικά τεκμηριωμένης διάνοιξης μέσα σε μια πόλη που αρνείται να αποκαλύψει όλα τα μυστικά της με την πρώτη ματιά.

Το Μετρό της Αθήνας παραμένει ένα ζωντανό εργαστήριο γεωτεχνικής και δομοστατικής μηχανικής, προσφέροντας μαθήματα που θα χρησιμοποιηθούν σε υπόγεια έργα παγκοσμίως για τις επόμενες δεκαετίες.

—————–

Ο Δρ. Κώστας Σαχπάζης είναι Πολιτικός Μηχανικός, Καθηγητής της Πολυτεχνικής Σχολής του Πανεπιστημίου Δυτικής Μακεδονίας (www.uowm.gr και www.geodomisi.com, email: sachpazis@teemail.gr), η Κωνσταντίνα Σαχπάζη είναι Πολιτικός Μηχανικός, και η Δέσποινα Σαχπάζη είναι Αρχιτέκτων Μηχανικός

Βιβλιογραφία

• Σαχπάζης Κώστας (1988-2026). Προσωπικό Αδημοσίευτο Αρχείο και Μελέτες.
• Anagnostopoulou, H. (2001). Construction Technical Works for the Metro of Athens in Monastiraki Square. [Paper presentation]. FIG Working Week 2001, Athens, Greece. https://www.fig.net/resources/proceedings/fig_proceedings/athens/papers/wsa3/WSA3_4_Anagnostopoulou.pdf
• Archaeology Travel. (n.d.). Archaeology in the Metro Stations of Athens. https://archaeology-travel.com/destinations/europe/greece/athens-and-attica/metro-stations/
• (2026). Metro Line 4 – Precast Tunnel Lining Segments: Technical Scope and Supply. https://www.armosprokat.gr/en/project/%CE%BC%CE%B5%CF%84%CF%81%CE%BF-%CE%B3%CF%81%CE%B1%CE%BC%CE%BC%CE%B7-4/
• Assefa, E., Lin, L. J., Sachpazis, C. I., & Feng, D. H. (2016). Discussion on the analysis, prevention and mitigation measures of slope instability problems: A case of Ethiopian railways. Electronic Journal of Geotechnical Engineering, 21(12), 4101–4119.
• Assefa, E., Lin, L. J., Sachpazis, C. I., Feng, D. H., & Shu, S. X. (2017). Assessment of potential tunneling hazards for the new railway tunnel in Ethiopia. International Journal of Engineering Research in Africa, 33, 159–178.
• Assefa, E., Lin, L. J., Sachpazis, C. I., Feng, D. H., & Shu, S. X. (2016). Probabilistic slope stability evaluation for the new railway embankment in Ethiopia. Electronic Journal of Geotechnical Engineering, 21(11), 4247–4272.
• Assefa, E., Lin, L. J., Sachpazis, C. I., Feng, D. H., Shu, S. X., & Xu, X. (2017). Slope stability evaluation for the new railway embankment using stochastic and finite element method. Electronic Journal of Geotechnical Engineering, 22(1), 33–49.
• Assefa, E., Lin, L. J., Sachpazis, C. I., Feng, D. H., Shu, S. X., & Xu, X. (2017). Slope stability evaluation for the new railway embankment using stochastic finite element and finite difference methods. Electronic Journal of Geotechnical Engineering, 22, 51–79.
• Assefa, E., Tilahun, K., Assefa, S. M., Jilo, N. Z., Pantelidis, L., & Sachpazis, C. (2025). Stability evaluation of tunnels in steeply dipping layered rock mass using numerical models: A case study. Scientific Reports, 15(1), Article 2046. https://doi.org/10.1038/s41598-025-85704-w
• Demeke, A. Y., Sachpazis, C. I., Assefa, E., & Pantelidis, L. (2023). Modeling the resilient modulus of subgrade soils with a four-parameter constitutive equation. Modeling Earth Systems and Environment, 9(4), 3795–3800. https://doi.org/10.1007/s40808-023-01726-1
• Demeke, A. Y., Sachpazis, C. I., Assefa, E., & Pantelidis, L. (2024). New findings on existing resilient modulus constitutive models through performance comparison on LTPP data. Journal of Transportation Engineering, Part B: Pavements, 150(2), 04024012.
• Goshu, T., Assefa, E., Jilo, N. Z., Assefa, S. M., Pantelidis, L., Sachpazis, C., & Mohammed, H. (2025). Nonlinear dynamic analysis of pile foundation using finite element method. Scientific Reports, 15(1), Article 37181. https://doi.org/10.1038/s41598-025-23445-6
• Herrenknecht AG. (2022). Athens Metro Line 4: Project References and TBM Specifications. https://www.herrenknecht.com/en/references/referencesdetail/athens-metro-line-4/
• Hill International. (n.d.). Hill International leverages expertise to support Attiko Metro’s Athens Metro Line 4 implementation. https://www.hillintl.com/articles/hill-international-leverages-expertise-to-support-attiko-metros-athens-metro-line-4-implementation/
• Hoek, E., & Marinos, P. G. (2007). The Geological Strength Index (GSI): A characterization tool for assessing engineering properties for rock masses. Applied Rock Mechanics. https://www.researchgate.net/publication/283649973
• Hydria Project. (n.d.). The River Eridanos of Ancient Athens: Present Status and Archaeological Integration. https://hydriaproject.info/en/case-studies/the-river-eridanos-of-ancient-athens/present-status
• Kavvadas, I. M. (2000). Ground movements caused by TBM tunnelling in the Athens Metro Project. In Geotechnical Aspects of Underground Construction in Soft Ground (pp. 41-46). Balkema. https://www.issmge.org/uploads/publications/6/9/1999_041.pdf
• Kavvadas, I. M. (n.d.). Tunnelling construction challenges in Athens Metro project.. IQPC. https://www.iqpc.com/media/6510/5754.pdf
• National Observatory of Athens. (2026). Institute of Geodynamics: Strong Motion Network and Seismic Station Information. https://www.noa.gr/en/research/main-infrastructure/accelerometers-network/
• Newmoney Newsroom. (2026, 22 Απριλίου). Μετρό της Αθήνας: H κατάρα των καθυστερήσεων, οι τεχνικές δυσκολίες και τα απρόοπτα. Newmoney.gr. https://www.newmoney.gr/roh/palmos-oikonomias/ependyseis/metro-tis-athinas-h-katara-ton-kathisteriseon-i-technikes-diskolies-ke-ta-aproopta/
• Pantelidis, L., Assefa, E., & Sachpazis, C. I. (2025). The effect of footing shape on the bearing capacity of shallow foundations: A review. Archives of Computational Methods in Engineering, 32(3), 1597–1617. https://doi.org/10.1007/s11831-024-10184-6
• Pantelidis, L., Christodoulou, P., Assefa, E., & Sachpazis, C. (2021, November 25–28). The generalized coefficients of earth pressure: Numerical validation and comparison with Eurocode 8-5 method [Conference presentation]. Mediterranean Geosciences Union (MedGU-21) Annual Meeting, Istanbul, Turkey.
• Papanikolaou, X., & Parcharidis, I. (2020). Contrasting evidence of ground loss during the excavation of the Athens Metro Line 3 in the Gazi area from buildings and chimneys, based on geodetic monitoring. Applied Sciences, 10(8), 2821. https://www.mdpi.com/2412-3811/5/8/64
• Sachpazis, C. (2019). Geotechnical engineering of dams (Academic Book). https://tsapraili.sachpazis.com/
• Sachpazis, C. I. (1988). Geotechnical site investigation methodology for foundation of structures. Bulletin of the Public Works Research Centre, 16.
• Sachpazis, C. I. (1990). Correlation entre la durete au marteau Schmidt et la resistance a la compression simple et a la deformation (Module Young) de roches carbonatees. Bulletin of the International Association of Engineering Geology, 42, 75–83.
• Sachpazis, C. I. (1991). Correlating Schmidt hardness with compressive strength and Young’s modulus of carbonate rocks. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, 28(4). (Reprinted from Bulletin of the International Association of Engineering Geology, No. 42, 1990).
• Sachpazis, C. I. (1991). Engineering geological mapping methodology for underground excavations. Bulletin of Mining and Metallurgical Annals, 75, 18.
• Sachpazis, C. I. (1992). Liquefaction analysis of Kifisos River sandy alluvial deposits: PC software development. Bulletin of Engineering Geological Scientific Issues, 10.
• Sachpazis, C. I. (2005). A hydrogeotechnical integrated system for water resources management of Attica – Greece [Conference presentation]. 6th International Conference of the European Water Resources Association (EWRA2005), Menton, France.
• Sachpazis, C. I. (2011). Soil liquefaction potential assessment of a coastal foundation ground and its suitability for a CCGT Power Plant construction in Greece. Electronic Journal of Geotechnical Engineering, 16, 679–707.
• Stoumpos, G., & Boronkay, K. (2015). Elaboration and Interpretation of Ground Investigation Data for the Heterogeneous ‘Athens Schist’ Formation from the ‘Lithological Type’ to the ‘Engineering Geological Formation’. In Engineering Geology for Society and Territory – Volume 6 (pp. 839-843). Springer. https://doi.org/10.1007/978-3-319-09060-3_151
• Stoumpos, G., Benissi, M., Rovolis, G., Korkaris, K., Papastamatiou, D., Dimitriou, G., Chrysikopoulou, A., Miliotis, I., Giakoumis, A., Novack, M., & Marinos, P. (2021). Geological map of Athens Metropolitan Area, Attica (Greece): A review based on Athens Metro ground investigation data. Bulletin of the Geological Society of Greece. https://ejournals.epublishing.ekt.gr/index.php/geosociety/article/view/26895
• Tsachouridis, S., Pavloudakis, F., Sachpazis, C., & Tsioukas, V. (2025). Monitoring slope stability: A comprehensive review of UAV applications in open-pit mining. Land, 14(6), 1193. https://doi.org/10.3390/land14061193
• Tunnels and Tunnelling International. (2001, 2 Νοεμβρίου). Athens Metro – the continuing story. https://www.tunnelsandtunnelling.com/analysis/athens-metro-8211-the-continuing-story/
• Vlachopoulos, N., Diederichs, M. S., Marinos, V., & Marinos, P. (2013). Response of three Athens metro underground structures in the 1999 Parnitha earthquake. Tunnelling and Underground Space Technology. https://www.researchgate.net/publication/223474753
• Wikipedia contributors. (n.d.). Line 4 (Athens Metro). Wikipedia, The Free Encyclopedia. Ανακτήθηκε 26 Απριλίου, 2026, από https://en.wikipedia.org/wiki/Line_4_(Athens_Metro)
• Zemedkun, A. G., Assefa, E., Assefa, S. M., Pantelidis, L., & Sachpazis, C. I. (2026). Reliability of spread footing design under uncertainty in geotechnical parameters across diverse design contexts. Transportation Infrastructure Geotechnology, 13(2), Article 34. https://doi.org/10.1007/s40515-025-00775-6





---
