Σε αυτό το άρθρο αναρτούμε χρήσιμα 3D σκαριφήματα που κυκλοφόρησαν στο διαδίκτυο σε διάφορα φόρουμ μηχανικών και που σχεδιάστηκαν από συνάδελφο μηχανικό. Αυτά αφορούν σε διάφορες διατάξεις του ΝΟΚ, όπως τροποποιήθηκαν με τον Ν.4759/20, και βοηθούν στην κατανόηση αυτών και την ορθή εφαρμογή τους στις μελέτες ανέγερσης οικοδομικών έργων.

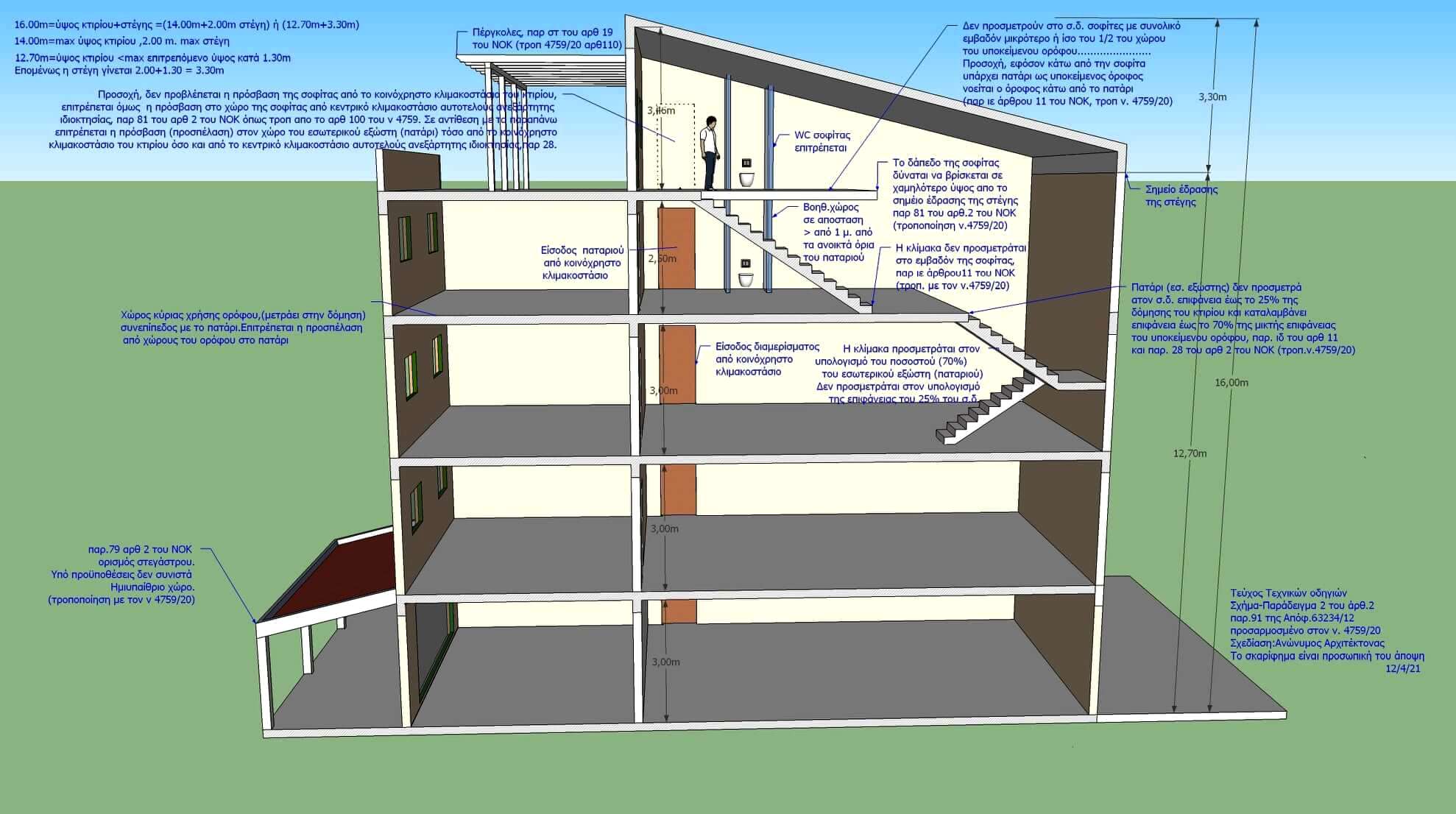

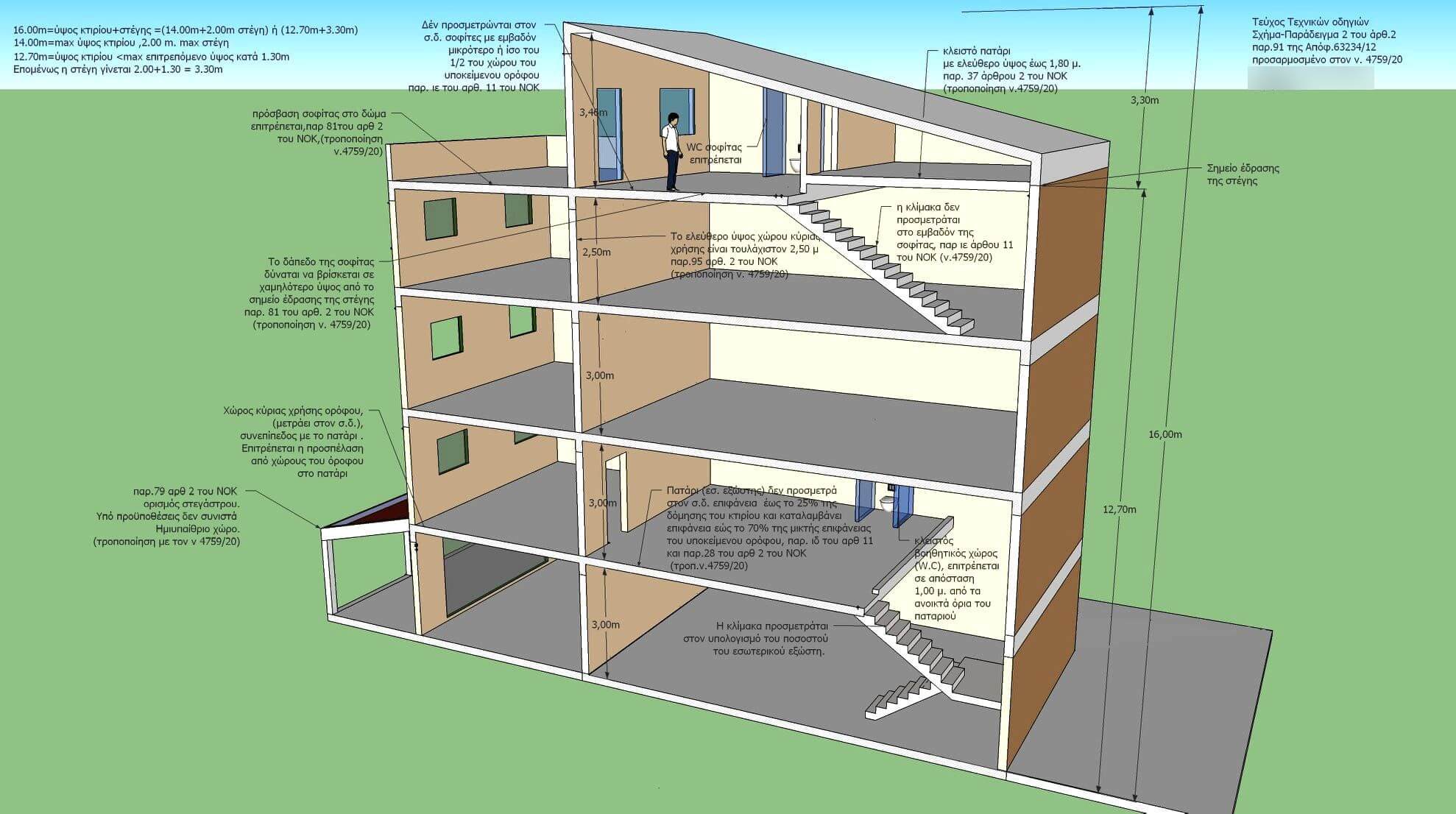

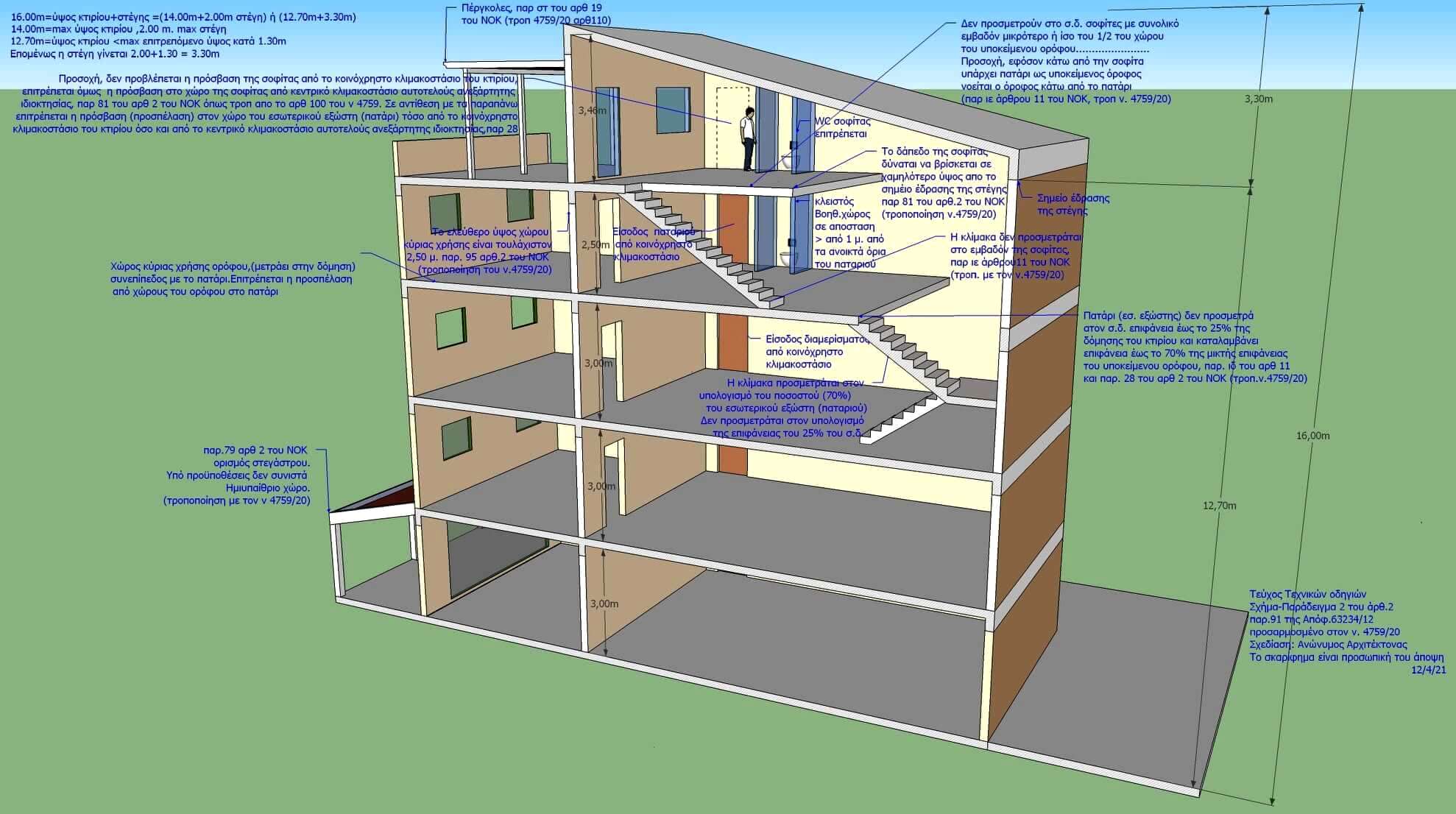

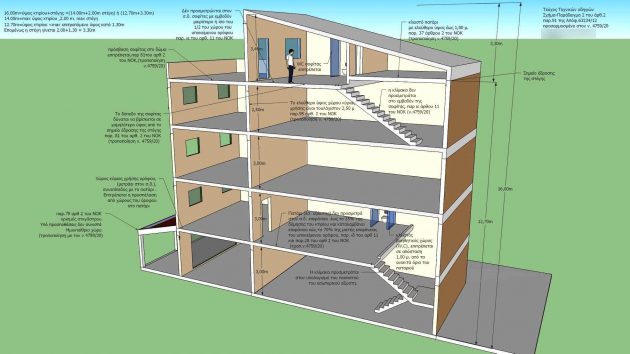

Πιο συγκεκριμένα στα τρία αυτά σκαριφήματα (σχέδια) αποτυπώνονται διάφορες διατάξεις του ΝΟΚ, όπως τροποποιήθηκαν με τον Ν.4759/20 και αφορούν:
⚬ σοφίτες (ΝΟΚ, άρθρο 2, §81)
⚬ εσωτερικούς εξώστες (πατάρια) (ΝΟΚ, άρθρο 2, §28)
⚬ κλειστούς εσωτερικούς εξώστες (κλειστά πατάρια) (ΝΟΚ, άρθρο 2, §37)
⚬ στέγαστρα (ΝΟΚ, άρθρο 2, §79)
⚬ ύψος κτιρίου & ύψος στέγης (ΝΟΚ, άρθρο 2, §90 & §91)
Ουσιαστικά, όπως αναγράφεται και πάνω στα σκαριφήματα πρόκειται για σχήματα – παραδείγματα, από το Τεύχος Τεχνικών Οδηγιών (σχήμα 2) του αρθ. 2 παράγραφος 91 της απόφασης 63234/12, προσαρμοσμένα στο Ν. 4759/20. Έχει διαγραφεί η παραπομπή στην ΥΔΟΜ Θέρμης καθώς τα σχήματα αυτά απηχούν αποκλειστικά τις προσωπικές απόψεις του συναδέλφου μηχανικού και σε καμία περίπτωση δεν δεσμεύουν τις κατά τόπους αρμόδιες Υπηρεσίες Δόμησης (πολεοδομίες).
Παρόλα αυτά θεωρούμε ότι είναι καλό να υπάρχουν καθώς σαν εικόνες βοηθούν τους μηχανικούς, ειδικά τους νέους, να κατανοήσουν την τρέχουσα νομοθεσία (ΝΟΚ) με τις τελευταίες αλλαγές που δεν είναι λίγες.

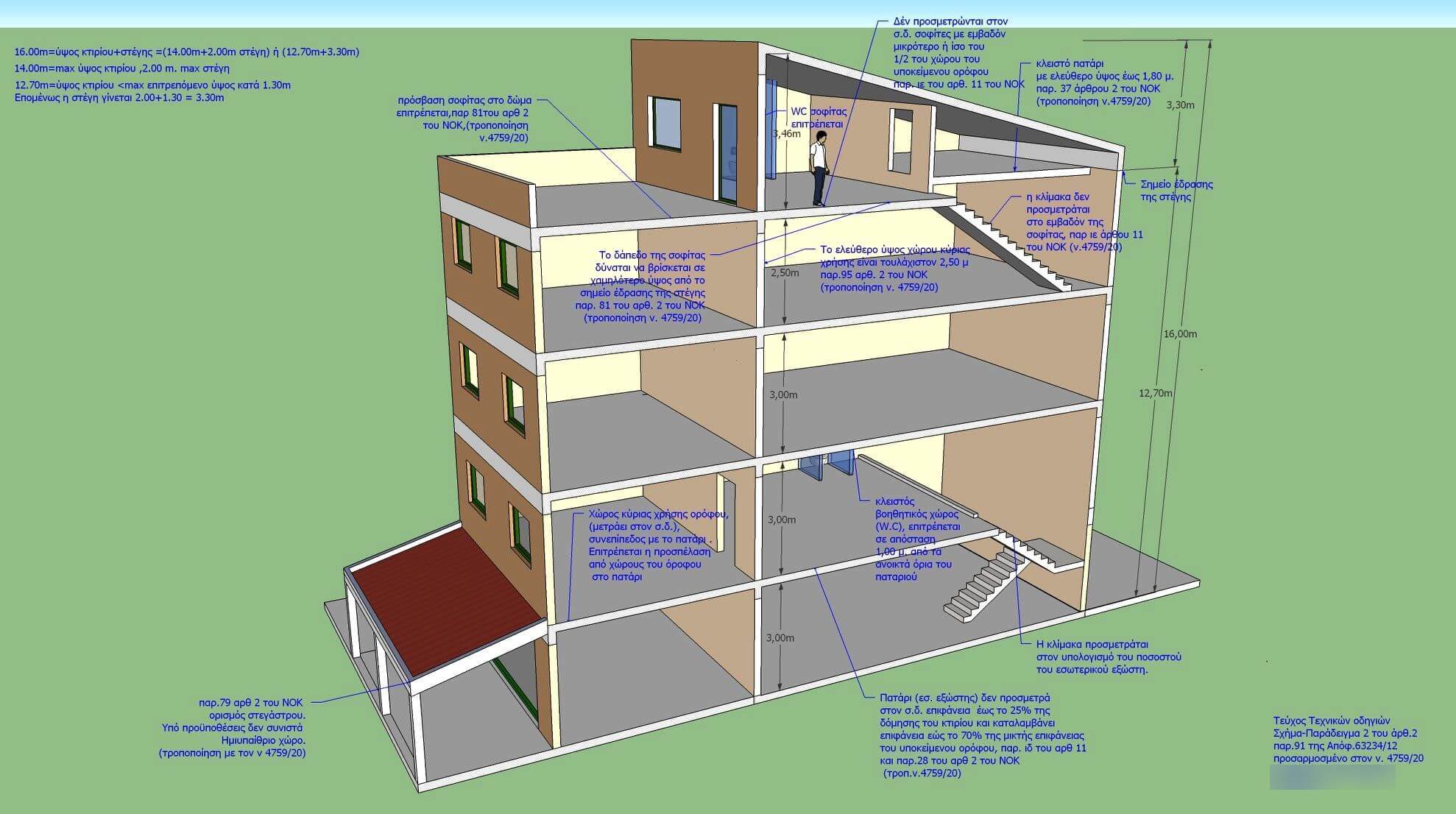

Έχουν προστεθεί ακόμα δύο εικόνες – σκαριφήματα – με επιπλέον πληροφορίες.
Για να δείτε τα σκαριφήματα σε πλήρη ανάλυση πατήστε πάνω στις παρακάτω εικόνες.
Καλές μελέτες με την ευχή να απλοποιηθεί ακόμα περισσότερο η πολεοδομική νομοθεσία!!!
Με εκτίμηση,
Νεκτάριος Ντάσιος
πολιτικός μηχανικός ΑΠΘ
Θεσσαλονίκη
