Σαχπάζη Κ.,Δ.&Κ.: Το Τέλος των «Παραδοχών» στη Θεμελίωση: Γιατί η Συνέργεια Δομοστατικού και Γεωτεχνικού Μηχανικού είναι πλέον η Μόνη Οδός για Ασφαλή και Οικονομικά Έργα

Των: Δρ. Κώστα Σαχπάζη, Πολιτικού Μηχανικού, Καθηγητή της Πολυτεχνικής Σχολής του Πανεπιστημίου Δυτικής Μακεδονίας, Κωνσταντίνας Σαχπάζη, Πολιτικού Μηχανικού, και Δέσποινας Σαχπάζη, Αρχιτέκτονος Μηχανικού

____________________  ..  ____________________

Εισαγωγή: Η Φιλοσοφική Μεταβολή των Ευρωκωδίκων

Η εποχή όπου ο Δομοστατικός Μηχανικός μπορούσε να αντιμετωπίζει το έδαφος ως ένα «άκαμπτο στήριγμα» ή ως μια απλή τιμή «επιτρεπόμενης τάσης» που του δόθηκε προφορικά, έχει παρέλθει ανεπιστρεπτί. Η εισαγωγή των Ευρωκωδίκων (EN 1990 έως EN 1998) επέφερε μια ριζική αλλαγή παραδείγματος στη μηχανική επιστήμη: τη μετάβαση από τους καθολικούς συντελεστές ασφάλειας στη λογική των Οριακών Καταστάσεων (Limit States – ULS & SLS) και των μερικών συντελεστών (Partial Factors).

Στο σύγχρονο κανονιστικό πλαίσιο, η «ασφάλεια» και η «οικονομία» δεν είναι πλέον αόριστες έννοιες, αλλά μαθηματικές ισορροπίες που απαιτούν ακριβείς εισροές δεδομένων. Ο Δομοστατικός Μηχανικός καλείται να διαστασιολογήσει φορείς με βάση τις δράσεις του Ευρωκώδικα 1, αλλά η απόκριση αυτών των φορέων εξαρτάται άμεσα από τη συμπεριφορά του εδάφους. Χωρίς το Γεωτεχνικό Μοντέλο Εδάφους, ο σχεδιασμός καθίσταται είτε επικίνδυνος (λόγω υποτίμησης των φαινομένων), είτε απαγορευτικά κοστοβόρος (λόγω υπερδιαστασιολόγησης για την κάλυψη της αβεβαιότητας).



Ο Πυρήνας του Επιχειρήματος: Τα Τρία Αξιώματα της Σύγχρονης Δομικής Μηχανικής

Για να κατανοήσουμε την ανάγκη αυτή, πρέπει να αποδεχθούμε τρεις βασικές παραδοχές που διέπουν τους Ευρωκώδικες:

1. Η Κατασκευή ως Ενιαίο Σύστημα: Καμία ανωδομή δεν «κάθεται» απλώς στο έδαφος. Η Αλληλεπίδραση Εδάφους-Κατασκευής (Soil-Structure Interaction – SSI) σημαίνει ότι η παραμορφωσιμότητα του εδάφους ανακατανέμει τις εντατικές εντάσεις στον φορέα. Μια διαφορική καθίζηση που δεν προβλέφθηκε μπορεί να προκαλέσει ρηγματώσεις σε μια πλάκα (EC2) ή δευτερεύουσες τάσεις σε ένα μεταλλικό πλαίσιο (EC3) που υπερβαίνουν την αντοχή των διατομών.
2. Η Γεωτεχνική Πληροφορία ως «Δράση» και «Αντίσταση»: Οι παράμετροι που χρειάζεται ο μελετητής (δυσκαμψίες ελατηρίων k, φάσμα σχεδιασμού, κίνδυνος ρευστοποίησης) δεν είναι σταθερές, αλλά γεωτεχνικά μεγέθη. Η εσφαλμένη εκτίμηση της Σεισμικής Κατηγοριοποίησης Εδάφους (Ground Type) μπορεί να οδηγήσει σε τεράστια σφάλματα στον υπολογισμό της σεισμικής τέμνουσας βάσης (EC8).
3. Η Οικονομία μέσω της Βελτιστοποίησης: Η πραγματική οικονομία προκύπτει από τη μείωση της αβεβαιότητας. Όσο λιγότερα γνωρίζουμε για το έδαφος, τόσο μεγαλύτερους συντελεστές ασφάλειας (ή συντηρητικές παραδοχές) αναγκαζόμαστε να χρησιμοποιήσουμε. Ο Γεωτεχνικός Μηχανικός είναι αυτός που θα επιτρέψει στον Δομοστατικό να σχεδιάσει «στο όριο», με ασφάλεια.

Η Κανονιστική Διασύνδεση: Ανατομία των Ευρωκωδίκων

1. Ευρωκώδικας 7 (EN 1997): Ο Θεμέλιος Λίθος

Ο EC7 δεν είναι απλώς ένας οδηγός για θεμελιώσεις, είναι το πρωτόκολλο διαχείρισης της γεωτεχνικής αβεβαιότητας.

• Κατηγορίες Γεωτεχνικού Έργου (GC1–GC3): Ορίζουν το επίπεδο της απαιτούμενης έρευνας. Τα περισσότερα συμβατικά έργα εμπίπτουν στην GC2, η οποία απαιτεί υποχρεωτικά ποσοτικά γεωτεχνικά δεδομένα και υπολογισμούς. Έργα σε δύσκολα εδάφη ή με μεγάλα φορτία (GC3) απαιτούν προηγμένα γεωτεχνικά μοντέλα.
• Design Approaches (DA1, DA2, DA3): Ανάλογα με το Εθνικό Προσάρτημα (National Annex), οι μέθοδοι DA ορίζουν πώς εφαρμόζονται οι μερικοί συντελεστές στις δράσεις και στις αντοχές του εδάφους. Χωρίς τη γεωτεχνική έκθεση που ορίζει τις Χαρακτηριστικές Τιμές, ο δομοστατικός δεν μπορεί να εφαρμόσει καμία από αυτές τις προσεγγίσεις για τον έλεγχο σε ULS (Φέρουσα Ικανότητα) ή SLS (Καθιζήσεις).
• Γεωτεχνικό Μοντέλο Εδάφους: Είναι η σύνθεση της στρωματογραφίας, των υπογείων υδάτων και των μηχανικών ιδιοτήτων. Χωρίς αυτό, η στατική επίλυση ξεκινά από λάθος βάση.

2. Ευρωκώδικας 8 (EN 1998): Σεισμική Γεωτεχνική

Στην Ελλάδα, ο EC8 είναι ο απόλυτος ρυθμιστής. Η επιλογή του Ground Type (Site Class A, B, C, D, E) καθορίζει το σχήμα του φάσματος απόκρισης.

• Τοπικά Φαινόμενα: Ο Γεωτεχνικός Μηχανικός πρέπει να αξιολογήσει τον κίνδυνο Ρευστοποίησης (Liquefaction), την ευστάθεια πρανών και τις πιθανές πλευρικές μετακινήσεις. Μια λανθασμένη κατηγοριοποίηση (π.χ. από C σε D) μπορεί να αυξήσει τις σεισμικές δυνάμεις κατά 20-40%, επιβαρύνοντας το κόστος οπλισμού και διατομών χωρίς λόγο.
• Αλληλεπίδραση (SSI): Σε κτίρια με μεγάλα υπόγεια, υψηλές κατασκευές ή μαλακά εδάφη, ο EC8 επιβάλλει ή συνιστά την ανάλυση SSI. Ο δομοστατικός χρειάζεται από τον γεωτεχνικό τις δυναμικές δυσκαμψίες και την απόσβεση του συστήματος θεμελίωσης-εδάφους.

3. Ευρωκώδικας 2 & 3: Η Επίδραση στην Ανωδομή

Ο σχεδιασμός από σκυρόδεμα (EC2) και χάλυβα (EC3) βασίζεται στην παραδοχή ότι οι στηρίξεις ανταποκρίνονται με συγκεκριμένο τρόπο.

• EC2: Οι Καθιζήσεις και Διαφορικές Παραμορφώσεις προκαλούν πρόσθετες εντατικές δυνάμεις (δευτερεύουσες ροπές). Αν η θεμελίωση δεν μελετηθεί σωστά ως προς την παραμορφωσιμότητα (SLS), οι ρωγματώσεις στα υποστυλώματα και τις δοκούς θα είναι αναπόφευκτες, ακόμα και αν η αντοχή (ULS) είναι επαρκής.
• EC3: Οι μεταλλικές κατασκευές είναι ιδιαίτερα ευαίσθητες σε στροφές των βάσεων των υποστυλωμάτων. Η ακαμψία της σύνδεσης βάσης-θεμελίου εξαρτάται από την εδαφική αντίδραση.

Ασφάλεια vs Οικονομία: Το Μεγάλο Δίλημμα

Χωρίς τη συμβολή του Γεωτεχνικού Μηχανικού, ο Δομοστατικός οδηγείται σε δύο επικίνδυνα μονοπάτια:

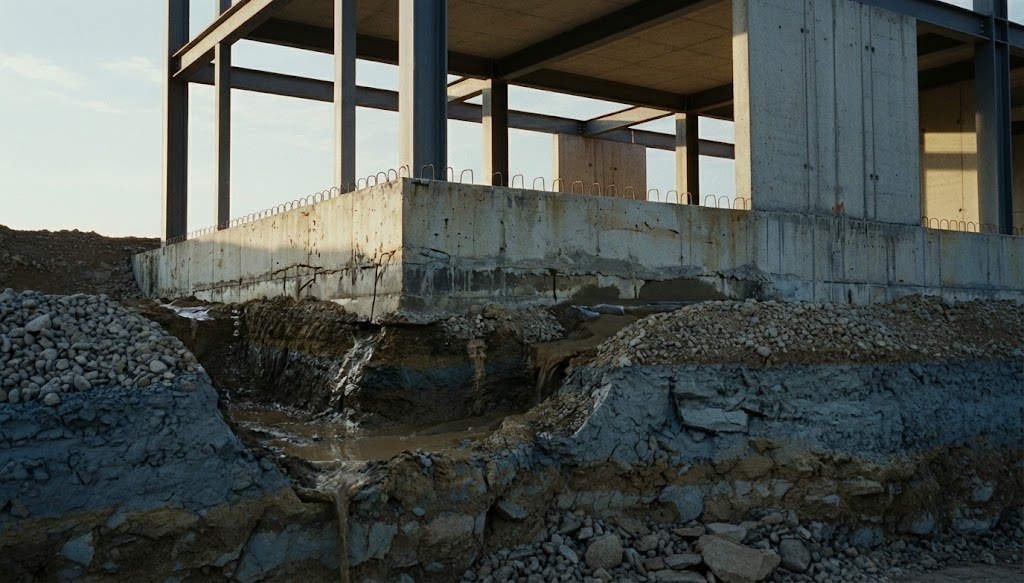

1. Η Ψευδαίσθηση της Ασφάλειας (Under-design): Χρησιμοποιώντας μια «τυπική» φέρουσα ικανότητα (π.χ. 200 kPa) χωρίς έλεγχο καθιζήσεων, το έργο μπορεί να παρουσιάσει αστοχίες SLS (ρωγμές, κλίσεις) που το καθιστούν μη λειτουργικό, οδηγώντας σε δαπανηρές ενισχύσεις και δικαστικές διαμάχες.
2. Η Σπατάλη Πόρων (Over-design): Λόγω άγνοιας του εδάφους, ο μελετητής υιοθετεί υπερβολικά συντηρητικές παραδοχές. Αποτέλεσμα; Υπερμεγέθη πέδιλα, περιττές κοιτοστρώσεις ή πάσσαλοι εκεί που δεν χρειάζονται. Αυτό αυξάνει το κόστος των υλικών (σκυρόδεμα, χάλυβας), το εργατικό κόστος και το ανθρακικό αποτύπωμα του έργου.

Η «σωστή» οικονομία είναι η βελτιστοποίηση υπό ελεγχόμενη αβεβαιότητα. Μια επένδυση 1-2% του προϋπολογισμού σε μια σοβαρή γεωτεχνική έρευνα μπορεί να αποφέρει μείωση 10-15% στο κόστος της θεμελίωσης και της ανωδομής.

Πίνακας Εισροών: Η Γέφυρα Δομοστατικού και Γεωτεχνικού

Εισροή / Παράμετρος	Σχετικός EC	Επιπτώσεις στο Δομοστατικό Μοντέλο	Υπεύθυνος
Προφίλ Εδάφους & Στρωματογραφία	EC7	Καθορισμός τύπου θεμελίωσης (Πέδιλα vs Πάσσαλοι)	Γεωτεχνικός
Χαρακτηριστική Φέρουσα Αντοχή ($q_{Rk}$)	EC7	Διαστασιολόγηση βάσεων (ULS)	Γεωτεχνικός
Συντελεστές Ελατηρίων (k-springs)	EC7 / EC2	Κατανομή ροπών και τεμνουσών στην ανωδομή	Κοινό / SSI
Site Class (Ground Type)	EC8	Προσδιορισμός Σεισμικής Επιτάχυνσης Σχεδιασμού	Γεωτεχνικός
Πιθανότητα Ρευστοποίησης	EC8	Ανάγκη βελτίωσης εδάφους ή ειδικής θεμελίωσης	Γεωτεχνικός
Διαφορικές Καθιζήσεις	EC7 / EC2 / EC3	Έλεγχος Λειτουργικότητας (SLS) & Ρηγμάτωσης	Κοινό
Στάθμη Υδροφόρου Ορίζοντα	EC7	Πιέσεις ανύψωσης (Uplift) & Στεγάνωση	Γεωτεχνικός

Case Studies: Η Θεωρία στην Πράξη

Παράδειγμα Α: Πολυώροφο Κτίριο σε Μαλακές Αποθέσεις

Σε μια περιοχή με προσχωματικές αποθέσεις (μαλακή άργιλος), ένας δομοστατικός σχεδίασε αρχικά μια κοιτόστρωση πάχους 1.0m βασισμένος σε εμπειρικές τιμές. Η γεωτεχνική μελέτη (EC7) έδειξε ότι οι αναμενόμενες καθιζήσεις ξεπερνούσαν τα 10cm, με σημαντικές διαφορικές αποκλίσεις. Επιπλέον, το έδαφος κατατάχθηκε στην κατηγορία S1 λόγω κινδύνου ρευστοποίησης ενδιάμεσων στρώσεων άμμου. Αποτέλεσμα: Χωρίς τον γεωτεχνικό, το κτίριο θα παρουσίαζε σοβαρές βλάβες στον πρώτο σεισμό. Με τη συνεργασία τους, επιλέχθηκε θεμελίωση με πασσάλους, η οποία εξασφάλισε τη μεταφορά φορτίων σε βαθύτερα στρώματα και τη σταθερότητα έναντι ρευστοποίησης.

Παράδειγμα Β: Βιομηχανικό Κτίριο με Γερανογέφυρα

Μεταλλικό πλαίσιο μεγάλου ανοίγματος (EC3). Ο δομοστατικός υπέθεσε ακλόνητες στηρίξεις. Η γεωτεχνική έρευνα έδειξε ανομοιογενές έδαφος κάτω από τα πέδιλα. Αποτέλεσμα: Ο υπολογισμός των διαφορικών καθιζήσεων έδειξε ότι η γερανογέφυρα θα παρουσίαζε εμπλοκή λόγω κλίσης των τροχιών. Ο γεωτεχνικός πρότεινε ελεγχόμενη βελτίωση εδάφους με χαλικοπασσάλους. Η λύση αυτή ήταν 40% φθηνότερη από την εναλλακτική της γενικής κοιτόστρωσης που είχε αρχικά σκεφτεί ο δομοστατικός για να «έχει το κεφάλι του ήσυχο».

Η Ορθή Ροή Συνεργασίας (Workflow)

Η συνεργασία δεν πρέπει να είναι γραμμική, αλλά κυκλική:

1. Προκαταρκτικό Γεωτεχνικό Μοντέλο: Βασισμένο σε προϋπάρχοντα στοιχεία και αυτοψία.
2. Δομοστατική Προμελέτη: Εκτίμηση φορτίων και τύπου φορέα.
3. Στοχευμένη Γεωτεχνική Έρευνα: Εκτέλεση γεωτρήσεων και δοκιμών βάσει των αναγκών του συγκεκριμένου φορέα (EC7, Ground Investigation).
4. Οριστική Γεωτεχνική Έκθεση: Παροχή παραμέτρων σχεδιασμού (bearing capacity, settlement profiles, seismic parameters).
5. Τελική Στατική Επίλυση: Ενσωμάτωση των γεωτεχνικών δεδομένων στο μοντέλο (SSI).
6. Έλεγχος Κατασκευασιμότητας & Παρακολούθηση: Επιβεβαίωση των παραδοχών κατά την εκσκαφή.



Συμπέρασμα: Από την Γραφειοκρατία στην Ουσιαστική Μηχανική

Οι Ευρωκώδικες δεν είναι ένα σύνολο περιοριστικών κανόνων, αλλά ένα πλαίσιο που προάγει την ποιότητα και τον επαγγελματισμό. Η εποχή που ο Δομοστατικός Μηχανικός επωμιζόταν όλη την ευθύνη της «άγνωστης» θεμελίωσης έχει τελειώσει. Η ουσιαστική συμβολή του Γεωτεχνικού Μηχανικού δεν αποτελεί «γραφειοκρατική υποχρέωση» για την έκδοση μιας άδειας, αλλά τη μοναδική εγγύηση ότι το έργο θα είναι ασφαλές, λειτουργικό και οικονομικά βιώσιμο.

Η συνεργασία των δύο ειδικοτήτων επιτρέπει τη μετατροπή της αβεβαιότητας του εδάφους σε μετρήσιμη παράμετρο σχεδιασμού. Στο τέλος της ημέρας, ο στόχος μας ως Μηχανικοί είναι κοινός: κατασκευές που αντέχουν στο χρόνο, προστατεύουν την ανθρώπινη ζωή και σέβονται τους πόρους του πελάτη και του περιβάλλοντος. Στον κόσμο των Ευρωκωδίκων, κανείς δεν σχεδιάζει μόνος του.

—————–

Ο Δρ. Κώστας Σαχπάζης είναι Πολιτικός Μηχανικός, Καθηγητής της Πολυτεχνικής Σχολής του Πανεπιστημίου Δυτικής Μακεδονίας (www.uowm.gr και www.geodomisi.com, email: sachpazis@teemail.gr), η Κωνσταντίνα Σαχπάζη είναι Πολιτικός Μηχανικός, και η Δέσποινα Σαχπάζη είναι Αρχιτέκτων Μηχανικός

---
