Σταθεροποίηση Κατολίσθησης Μεγάλης Κλίμακας
στην Ιόνια Οδό (Χ.Θ. 127+000, Συκούλα Άρτας)
με Υβριδική Ηλεκτροχημική Σταθεροποίηση (ECS)
____________________ .. ____________________
Δρ. Κώστας Σαχπάζης, Πολιτικός Μηχανικός, Καθηγητής Πολυτεχνικής Σχολής Παν. Δυτ. Μακεδονίας
Κωνσταντίνα Σαχπάζη, Πολιτικός Μηχανικός
Δέσποινα Σαχπάζη, Αρχιτέκτων Μηχανικός
GEODOMISI Ltd. – www.geodomisi.com
Περίληψη
Η κατολίσθηση μεγάλης κλίμακας στη Χ.Θ. 127+000 της Ιονίας Οδού, στο ύψος της Συκούλας Άρτας, εκδηλώθηκε με μέτωπο περίπου 200 m, μήκος κατολισθαίνουσας μάζας 100 m και κλίση πρανούς 25°. Η παρουσία αργιλικών σχηματισμών του Φλύσχη της Ιονίου ζώνης, σε συνδυασμό με εκτεταμένη ρωγμή εφελκυσμού (tension crack) στη στέψη, κατέστησαν τις συμβατικές μεθόδους αποκατάστασης ανεπαρκείς. Στο παρόν άρθρο παρουσιάζεται η μελέτη εφαρμογής Υβριδικής Ηλεκτροχημικής Σταθεροποίησης (Electro-Chemical Stabilization – ECS) ως εναλλακτική λύση, βάσει των αρχών του Ευρωκώδικα 7 (EN 1997) και του κανονιστικού πλαισίου EN 12715:2020. Η μέθοδος συνδυάζει την ηλεκτροόσμωση με ιοντική έγχυση, στοχεύοντας στη μόνιμη τροποποίηση των φυσικομηχανικών ιδιοτήτων της αργίλου.
1. Εισαγωγή – Γεωτεχνικό Πρόβλημα
Η εκδηλωθείσα κατολίσθηση στη Συκούλα Άρτας αποτελεί ένα από τα πλέον σύνθετα γεωτεχνικά φαινόμενα στο δίκτυο της Ιονίας Οδού. Οι γεωλογικοί σχηματισμοί ανήκουν κυρίως στον Φλύσχη της Ιονίου ζώνης, με εναλλαγές ψαμμιτών και αργιλικών μαργών (Κούκης & Σαμπατακάκης, 2007). Η υπέρβαση της διατμητικής αντοχής στην επιφάνεια ολίσθησης, σε βάθος εκτιμώμενο 10–12 m, προκλήθηκε από την παγίδευση πλεονάζοντος νερού στους πόρους της αργίλου και τη λειτουργία της ρωγμής εφελκυσμού ως χοάνης εισροής ομβρίων.
Σύμφωνα με τον Ευρωκώδικα 7 (EN 1997-1, §12), η ανάλυση ευστάθειας πρανών σε εδάφη που έχουν ήδη διολισθήσει πρέπει να βασίζεται στην υπολειμματική διατμητική αντοχή (c′r, φ′r), γεγονός που αυξάνει σημαντικά την πολυπλοκότητα οιασδήποτε επέμβασης αποκατάστασης. Η εκτεταμένη κλίμακα (200 m × 100 m) και η φύση του εδάφους καθιστούν τις κλασικές μεθόδους αντιστήριξης (πασσαλότοιχοι, γεωπλέγματα, τοίχοι βαρύτητας) είτε τεχνικά ανέφικτες είτε οικονομικά ασύμφορες.
2. Κανονιστικό Πλαίσιο
Η μελέτη εφαρμογής συμμορφώνεται με τα ακόλουθα πρότυπα: EN 1997-1 & EN 1997-2 (γεωτεχνικός σχεδιασμός, σταθερότητα πρανών και παράμετροι βελτίωσης εδάφους), EN 1998 (EC8) (αντισεισμικός σχεδιασμός για πρανή σε σεισμική ζώνη), EN 12715:2020 (εκτέλεση ειδικών γεωτεχνικών εργασιών – τσιμεντενέσεις και χημικές ενέσεις, εφαρμοζόμενο κατ’ αναλογία), IEC 60364 (ηλεκτρικές εγκαταστάσεις χαμηλής τάσης – ασφάλεια εργοταξίου) και IEEE 80-2013 (γειώσεις συστημάτων υψηλής έντασης). Η μέθοδος ECS, αν και δεν περιγράφεται ως αυτόνομο κεφάλαιο στον EC7, εμπίπτει στις διατάξεις για τη Βελτίωση Εδάφους (Ground Improvement) κατά το Clause 2.1 (Observational Method).
3. Αρχή Λειτουργίας της Υβριδικής ECS
Η μέθοδος της Ηλεκτροοσμωτικής Σταθεροποίησης (Electro-Osmotic Stabilization) εφαρμόζεται σε εδάφη πολύ χαμηλής διαπερατότητας (Casagrande, 1949; Mitchell & Soga, 2005). Στη βασική της μορφή, τοποθετούνται άνοδοι (+) και κάθοδοι (-) σε κάνναβο εντός του εδάφους. Η εφαρμογή συνεχούς ρεύματος (DC) προκαλεί ηλεκτροοσμωτική ροή: τα θετικά ιόντα στο νερό των πόρων έλκονται προς την κάθοδο, παρασύροντας τα μόρια του νερού, το οποίο στη συνέχεια αντλείται. Ταυτόχρονα, λαμβάνουν χώρα φυσικοχημικές μεταβολές: ηλεκτροπήξη (electro-coagulation) και ιοντική ανταλλαγή στο αργιλικό πλέγμα (Barker et al., 2004).
Η υβριδική μέθοδος ECS υπερβαίνει την απλή αφαίρεση νερού. Μέσω διάτρητων ανόδων, εγχέονται σταθεροποιητικά χημικά διαλύματα – κατά κύριο λόγο χλωριούχο ασβέστιο (CaCl₂) ή πυριτικό νάτριο. Το ηλεκτρικό πεδίο εξαναγκάζει τα ιόντα Ca²⁺ να μεταναστεύσουν (electromigration) εντός του εδάφους, αντικαθιστώντας τα ιόντα Na⁺ στο αργιλικό πλέγμα (π.χ. μοντμοριλλονίτης). Η διεργασία αυτή μειώνει τον δείκτη πλαστικότητας (Iₚ), προκαλεί κροκίδωση (flocculation) και δημιουργεί μόνιμους ποζολανικούς δεσμούς (Alshawabkeh, 2009). Η ροή ιόντων J περιγράφεται από την εξίσωση Nernst-Planck, όπου το ηλεκτρικό πεδίο ∇Φ αποτελεί τον κυρίαρχο μηχανισμό κίνησης.
4. Στρατηγική Εφαρμογής: Ηλεκτροχημικά Φράγματα

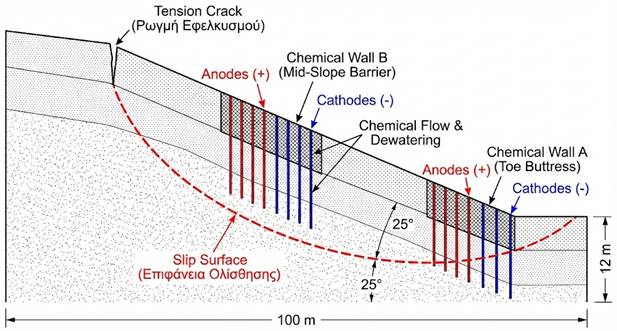

Για τη βελτιστοποίηση κόστους-αποτελέσματος, αντί καθολικής παρέμβασης σε 20.000 m², προτείνεται η δημιουργία δύο στρατηγικών ζωνών «Ηλεκτροχημικών Φραγμάτων» (in-situ chemical walls), πλάτους 15–20 m εκάστη, κατά μήκος του μετώπου των 200 m:
- Ζώνη Α – «Αντίβαρο Πόδα» (Toe Buttress): Σταθεροποίηση της βάσης, λειτουργώντας ως σφήνα αναχαίτισης.
- Ζώνη Β – «Ενδιάμεσο Φράγμα» (Mid-Slope Barrier): Διακοπή της συνέχειας της ολισθαίνουσας μάζας και μείωση των πιέσεων προς τον πόδα.
Εντός κάθε ζώνης, τα ηλεκτρόδια τοποθετούνται σε τριγωνικό κάνναβο 3,0 m × 3,0 m. Οι άνοδοι (+) στην ανάντη πλευρά λειτουργούν ως σημεία έγχυσης, ενώ οι κάθοδοι (-) στην κατάντη ως σημεία αποστράγγισης. Όλα τα ηλεκτρόδια διεισδύουν τουλάχιστον 2–3 m κάτω από την επιφάνεια ολίσθησης (συνολικό βάθος γεώτρησης ≈15 m), εξασφαλίζοντας αγκύρωση στο σταθερό υπόβαθρο.
5. Τεχνικές Προδιαγραφές & Ηλεκτρολογική Μελέτη
5.1 Υλικά και Εξοπλισμός
Οι άνοδοι κατασκευάζονται από διάτρητους χαλύβδινους σωλήνες Φ48 mm (χάλυβας S235) με ειδικό πλέγμα αποτροπής απόφραξης. Οι κάθοδοι είναι φρεάτια PVC Φ110 mm με εσωτερική ράβδο χαλκού και φίλτρο γεωυφάσματος. Το χημικό διάλυμα CaCl₂ εγχέεται σε συγκέντρωση 10–15% κ.β. υπό πίεση <0,5 bar (πάνω από την υδροστατική) για αποφυγή υδραυλικής ρωγμάτωσης (hydraulic fracturing). Η ηλεκτρική τροφοδοσία παρέχεται μέσω ανορθωτών DC (rectifiers) 250 kW με σύστημα αυτόματης ρύθμισης τάσης (AVR).
5.2 Ηλεκτρικοί Υπολογισμοί
Η ηλεκτροοσμωτική παροχή qₑ υπολογίζεται από τη σχέση Casagrande (1949): qₑ = kₑ · iₑ · A, όπου kₑ ο συντελεστής ηλεκτροοσμωτικής διαπερατότητας (5×10⁻⁹ m²/V·s), iₑ = V/L η ηλεκτρική κλίση και A η διατομή επιρροής. Η ταχύτητα ροής ακολουθεί τη σχέση Helmholtz-Smoluchowski: vₑ = kₑ · ∇Φ.
| Παράμετρος | Τιμή Σχεδιασμού |
| Εγκατεστημένη ισχύς (P) | 200–250 kW |
| Τάση λειτουργίας (V) | 60 V DC |
| Συνολική ένταση ρεύματος (I) | 3.500–4.500 A |
| Αριθμός ηλεκτροδίων (κάνναβος 3 m × 3 m) | ≈2.220 (1.110 ανόδων + 1.110 καθόδων) |
| Βάθος γεωτρήσεων | 15 m (2–3 m κάτω από επιφάνεια ολίσθησης) |
| Εκτιμώμενη διάρκεια εφαρμογής | 4–6 εβδομάδες (υβριδική) vs 10+ (απλή EOS) |
| Εκτιμώμενη ενέργεια | ≈194.400 kWh (για 45 ημέρες) |
Πίνακας 1: Βασικές παράμετροι ηλεκτρολογικού σχεδιασμού.
6. Μεθοδολογία Κατασκευής
Η κατασκευαστική διαδικασία εκτελείται σε τέσσερις φάσεις: Φάση A – σφράγιση της ρωγμής εφελκυσμού με άργιλο/γεωμεμβράνη και διάνοιξη οπών (περιστροφική διάτρηση χωρίς λάσπη, dry drilling). Φάση B – εγκατάσταση ηλεκτροδίων και σύνδεση με δίκτυο DC μέσω κεντρικών αγωγών (busbars) μεγάλης διατομής (≈6 km καλωδίου βαρέως τύπου). Φάση Γ – προ-αποστράγγιση (7 ημέρες απλής ηλεκτροόσμωσης). Φάση Δ – ιοντική έγχυση (electromigration) CaCl₂ με ταυτόχρονη εφαρμογή ρεύματος, πίεση ≤0,5 bar, διάρκεια 2–3 εβδομάδες. Στο τέλος της Φάσης Δ, η μάζα του εδάφους στις ζώνες θεραπείας μετατρέπεται σε ημίσκληρο «ψευδο-βράχο».
7. Παρακολούθηση και Κριτήρια Παραλαβής
Σύμφωνα με τον EC7, Clause 2.1 (Observational Method), προβλέπεται συνεχής παρακολούθηση: πιεζόμετρα vibrating wire (στόχος: πτώση στάθμης ≥4 m), κλισιόμετρα (στόχος: <0,5 mm/μήνα μετά τον τερματισμό), θερμοκρασιακός έλεγχος (T < 50°C) και real-time τηλεμετρία τάσης/έντασης. Η παραλαβή απαιτεί μηδενική μετακίνηση επί 30 ημέρες μετά την παύση ρεύματος, καθώς και εδαφικές δοκιμές τριαξονικής θλίψης σε αδιατάρακτα δείγματα για επιβεβαίωση αύξησης της συνοχής c′ κατά 200–400% (Alshawabkeh, 2009).
8. Τεχνοοικονομική Εκτίμηση
Ο ενδεικτικός προϋπολογισμός (BOQ) για τη στρατηγική δύο ηλεκτροχημικών φραγμάτων εκτιμάται σε ≈1.640.000 € (προ ΦΠΑ), κατανεμημένος ως εξής: γεωτρήσεις και εγκατάσταση ηλεκτροδίων (≈83%), ηλεκτρολογικός/χημικός εξοπλισμός (≈9%), λειτουργία και monitoring (≈5%), προπαρασκευαστικές εργασίες (≈3%). Η εφαρμογή σε ζώνες αντί ολόκληρης της επιφάνειας μειώνει το κόστος υλικών κατά ≈60%. Η τιμή μονάδος διάτρησης εκτιμάται σε 25 €/τρ.μ. (33.300 τρ.μ. συνολικά), ενώ η κατανάλωση ενέργειας (≈200.000 kWh) αποτελεί σημαντικό αλλά ελεγχόμενο κονδύλι.
9. Συμπεράσματα
Η Υβριδική Ηλεκτροχημική Σταθεροποίηση αποτελεί τεχνικά τεκμηριωμένη και κανονιστικά συμβατή λύση για κατολισθήσεις μεγάλης κλίμακας σε αργιλικά εδάφη. Σε σύγκριση με την απλή ηλεκτροόσμωση, η υβριδική μέθοδος προσφέρει μόνιμο αποτέλεσμα (μη αναστρέψιμοι χημικοί δεσμοί), μείωση χρόνου εφαρμογής κατά 40–50% και ελεγχόμενο κόστος ενέργειας. Η στρατηγική των «Ηλεκτροχημικών Φραγμάτων» – ζωνική εφαρμογή αντί καθολικής – καθιστά τη μέθοδο εφικτή ακόμη και σε εκτάσεις 20.000 m², εξασφαλίζοντας συντελεστή ασφαλείας Fs > 1,30 σύμφωνα με τον EC7.
Βιβλιογραφικές Αναφορές
- Alshawabkeh, A.N. (2009). Electrokinetic Soil Treatment. In: Geotechnical Special Publication No. 188, ASCE.
- Barker, J.E., Rogers, C.D.F., Boardman, D.I. & Peterson, J. (2004). Electrokinetic stabilisation: an overview and a case history. Ground Improvement, 8(2), 47–58.
- Casagrande, L. (1949). Electro-osmosis in soils. Géotechnique, 1(3), 159–177.
- CEN (2004). EN 1997-1: Eurocode 7 – Geotechnical design. Part 1: General rules.
- CEN (2020). EN 12715:2020 – Execution of special geotechnical works – Grouting.
- IEC 60364 – Low-voltage electrical installations. International Electrotechnical Commission.
- IEEE 80-2013 – Guide for Safety in AC Substation Grounding.
- Mitchell, J.K. & Soga, K. (2005). Fundamentals of Soil Behavior. 3rd Ed., John Wiley & Sons.
- Κούκης, Γ. & Σαμπατακάκης, Ν. (2007). Γεωλογία Τεχνικών Έργων. Εκδ. Παπασωτηρίου.
____________________
Σημείωση: Η παρούσα τεχνική αναφορά αποτελεί πρόδρομη εκτίμηση και απαιτεί πλήρη Γεωλογική, Γεωτεχνική και Στατική Μελέτη πριν από οιαδήποτε εφαρμογή.
