Εισαγωγή

Η εμφάνιση ρωγμών στους τοίχους ενός κτιρίου αποτελεί συχνό φαινόμενο που προκαλεί εύλογη ανησυχία στους ιδιοκτήτες. Οι ρωγμές αυτές μπορεί να είναι αισθητικής φύσεως, να υποδηλώνουν προβλήματα λειτουργικότητας, ή, σε σοβαρές περιπτώσεις, να αποτελούν ένδειξη στατικής ανεπάρκειας του φέροντος οργανισμού. Η ορθή διάγνωση της αιτίας και η εκτίμηση της σοβαρότητας των ρωγμών είναι υψίστης σημασίας για την ασφάλεια και τη μακροβιότητα του κτιρίου. Η παρούσα Τεχνική Ανάλυση, βασισμένη σε επιστημονικά δεδομένα και ισχύοντες κανονισμούς, αποσκοπεί στην παροχή μιας ολοκληρωμένης καθοδήγησης σχετικά με τη διερεύνηση, ανάλυση και αντιμετώπιση των ρωγμών σε κατοικίες, από την οπτική γωνία ενός έμπειρου Διπλωματούχου Πολιτικού Μηχανικού, Γεωτεχνικού Μηχανικού, Αρχιτέκτονα Μηχανικού, Πολεοδόμου και Γεωλόγου.

Μεθοδολογία

Η διερεύνηση των ρωγμών απαιτεί μια συστηματική και πολυδιάστατη προσέγγιση, η οποία περιλαμβάνει αρχική αυτοψία, ενόργανη παρακολούθηση και, εφόσον κριθεί απαραίτητο, περαιτέρω διερευνητικές εργασίες και αναλύσεις.

1. Αρχική Αυτοψία και Καταγραφή

Η πρώτη ενέργεια είναι η λεπτομερής οπτική επιθεώρηση του κτιρίου. Καταγράφονται:

• Θέση και Προσανατολισμός: Σε ποια δομικά ή μη δομικά στοιχεία εμφανίζονται (τοίχοι πλήρωσης, υποστυλώματα, δοκάρια, πλάκες).

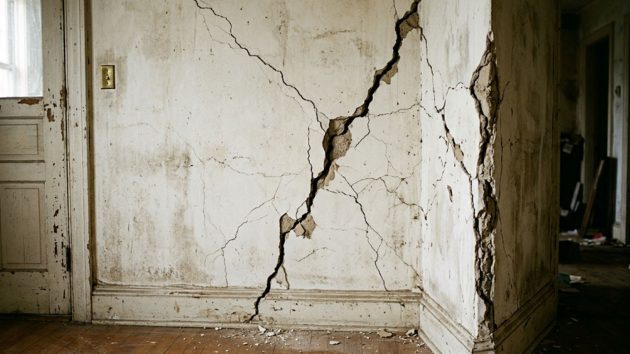

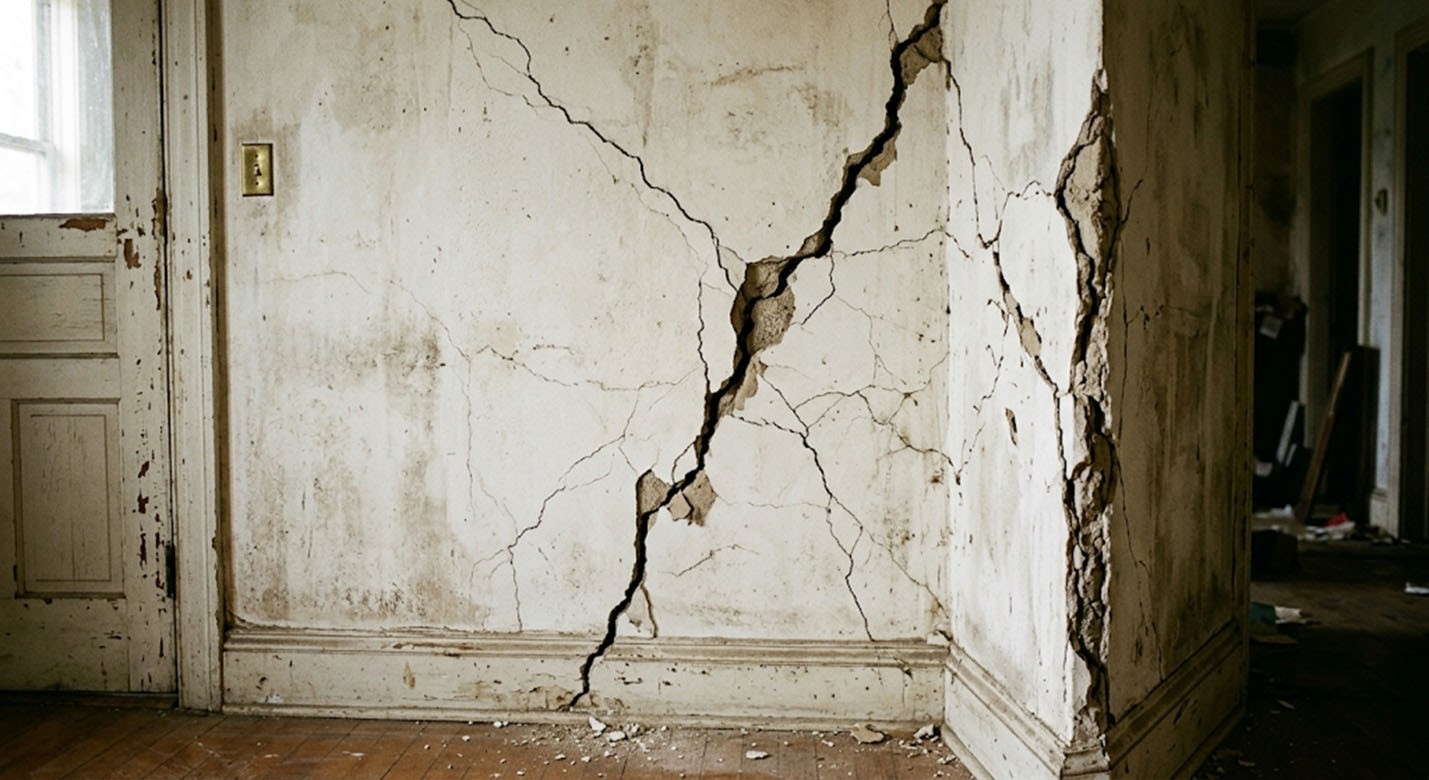

• Μορφολογία: Είδος ρωγμής (τριχοειδής, ευθεία, διαγώνια, δικτυωτή), μήκος, πάχος (εύρος).
• Κατανομή: Μεμονωμένες ή συστηματικές, σε έναν ή περισσότερους ορόφους, σε μία ή περισσότερες όψεις.
• Συνοδά Φαινόμενα: Υγρασία, αποκολλήσεις σοβά, προβλήματα στην λειτουργία ανοιγμάτων (πόρτες, παράθυρα), παραμορφώσεις.

Η καταγραφή γίνεται με φωτογραφίες και σχέδια (κροκί) στα οποία αποτυπώνονται οι ρωγμές με ακρίβεια.

2. Ενόργανη Παρακολούθηση

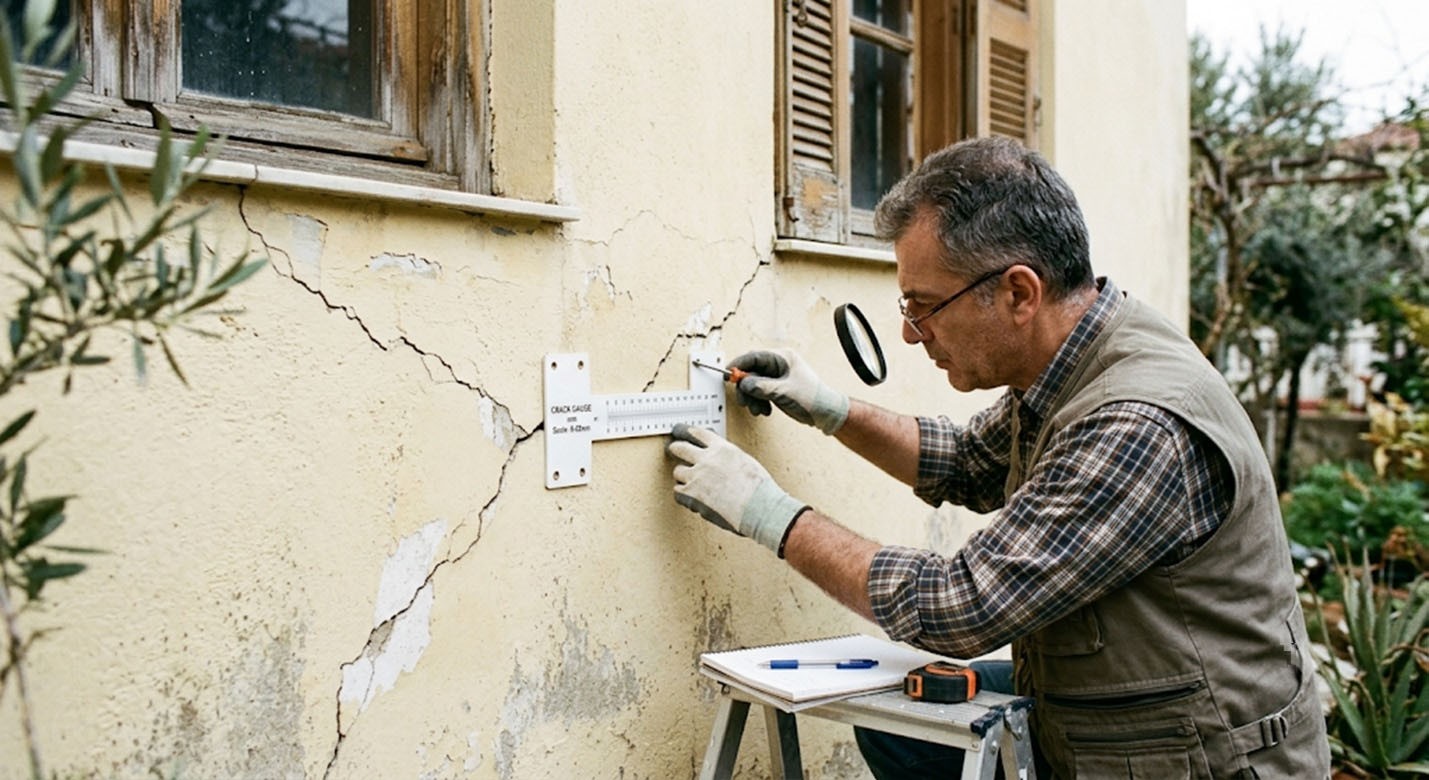

Για την εκτίμηση της ενεργότητας των ρωγμών (αν δηλαδή αυξάνονται σε μήκος ή εύρος), χρησιμοποιούνται ρωγμόμετρα (crack gauges) ή ειδικοί μετρητικοί αισθητήρες. Η παρακολούθηση πρέπει να γίνεται σε τακτά χρονικά διαστήματα (π.χ. μηνιαίως) για αρκετούς μήνες, ώστε να παρατηρηθούν τυχόν μεταβολές που σχετίζονται με εποχιακές διακυμάνσεις θερμοκρασίας ή υγρασίας, ή με την εξέλιξη κάποιας δομικής αιτίας.

3. Πρόσθετες Διερευνητικές Εργασίες

Ανάλογα με τα ευρήματα της αρχικής αυτοψίας, μπορεί να απαιτηθούν:

• Μη Καταστροφικοί Έλεγχοι (ΜΚΕ): Υπέρηχοι σκυροδέματος για τον εντοπισμό εσωτερικών ασυνεχειών, γεωραντάρ (GPR) για τον εντοπισμό οπλισμού ή κενών, έλεγχος σκληρότητας (Schmidt hammer) για εκτίμηση της αντοχής του σκυροδέματος.
• Γεωτεχνική Έρευνα: Διερεύνηση του εδάφους θεμελίωσης με γεωτρήσεις, δειγματοληψίες και εργαστηριακές δοκιμές για τον προσδιορισμό των γεωτεχνικών παραμέτρων του εδάφους (αντοχή, παραμορφωσιμότητα) και τον εντοπισμό τυχόν αστοχιών (π.χ., καθιζήσεις, ασθενή στρώματα, παρουσία νερού).
• Αποτυπώσεις και Στατική Ανάλυση: Ακριβής αποτύπωση του φέροντος οργανισμού και εκπόνηση στατικής μελέτης για τον έλεγχο της επάρκειας των δομικών στοιχείων υπό τα τρέχοντα φορτία και την εκτίμηση της συμπεριφοράς τους σε περίπτωση σεισμικής δράσης.

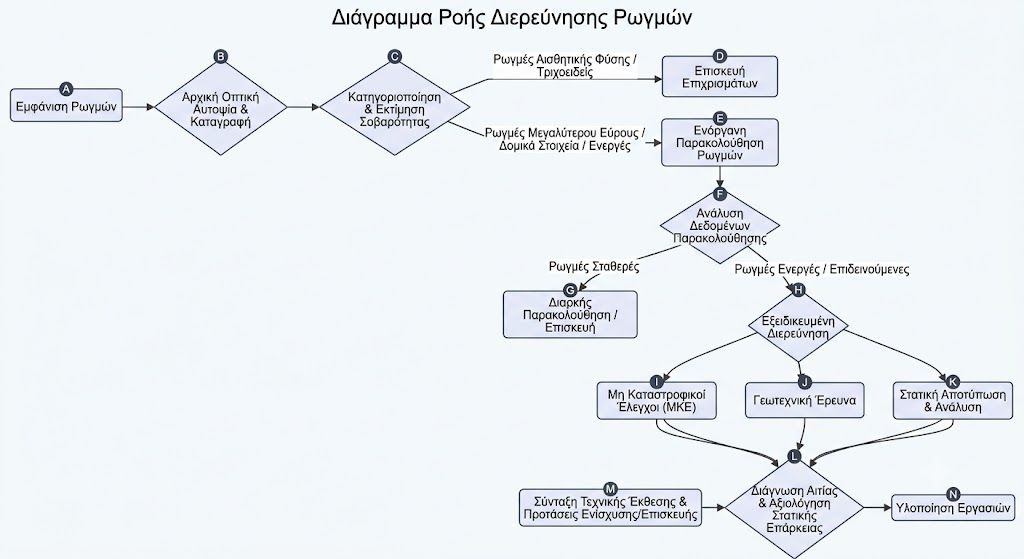

Διάγραμμα Ροής Διερεύνησης Ρωγμών

Συζήτηση

Αιτίες Εμφάνισης Ρωγμών

Οι ρωγμές μπορούν να οφείλονται σε μια πληθώρα παραγόντων, οι οποίοι κατηγοριοποιούνται γενικά σε μη δομικούς και δομικούς:

1. Μη Δομικές Αιτίες

Αυτές είναι συνήθως οι πιο κοινές και λιγότερο επικίνδυνες.

• Συστολές και Διαστολές Υλικών: Λόγω μεταβολών θερμοκρασίας και υγρασίας, τα δομικά υλικά (σκυρόδεμα, τοιχοποιία, σοβάς) συστέλλονται και διαστέλλονται, προκαλώντας τριχοειδείς ή επιφανειακές ρωγμές. Η πλαστική συστολή ξήρανσης του σκυροδέματος είναι επίσης μια κοινή αιτία.
• Κακή Εφαρμογή Υλικών/Κατασκευής: Ακατάλληλη αναλογία υλικών στο σοβά, γρήγορη ξήρανση, ανεπαρκής ωρίμανση σκυροδέματος, ελλιπής οπλισμός σε τοιχοποιίες πάνω από ανοίγματα.
• Διαφορική Κίνηση Υλικών: Όταν διαφορετικά υλικά με διαφορετικούς συντελεστές θερμικής διαστολής συναντώνται, μπορεί να δημιουργηθούν τάσεις.
• Διάβρωση Οπλισμού: Η οξείδωση του χάλυβα οπλισμού προκαλεί διόγκωση, ασκώντας πιέσεις στο περιβάλλον σκυρόδεμα και οδηγώντας σε ρωγμές και αποκολλήσεις.

2. Δομικές Αιτίες

Αυτές χρήζουν άμεσης προσοχής και αξιολόγησης από μηχανικό, καθώς υποδηλώνουν προβλήματα στον φέροντα οργανισμό.

• Διαφορικές Καθιζήσεις Θεμελίων: Η ανομοιόμορφη υποχώρηση του εδάφους κάτω από τα θεμέλια, λόγω κακής συμπύκνωσης, αλλαγών στη στάθμη υπογείων υδάτων, γεωλογικών ιδιαιτεροτήτων (π.χ., αθηναϊκός σχιστόλιθος) ή άλλων γεωτεχνικών αστοχιών, είναι μία από τις συνηθέστερες και πιο σοβαρές αιτίες διαγώνιων ρωγμών που εκτείνονται από τα θεμέλια προς τα πάνω.
• Υπερφόρτωση Δομικών Στοιχείων: Φορτία μεγαλύτερα από αυτά για τα οποία σχεδιάστηκε το κτίριο (π.χ., προσθήκες ορόφων χωρίς ενίσχυση, αλλαγή χρήσης χώρου).
• Σεισμική Δράση: Οι σεισμικές δονήσεις προκαλούν οριζόντιες και κάθετες δυνάμεις που ασκούν πίεση στους τοίχους και τα δομικά στοιχεία, οδηγώντας σε ρωγμές, ιδίως στις ενώσεις τοίχων με δοκάρια και υποστυλώματα.

Ταξινόμηση και Αξιολόγηση Ρωγμών

Η ταξινόμηση των ρωγμών βασίζεται στο εύρος (πάχος), την κατεύθυνση και την ενεργότητά τους. Ο ΕΚΩΣ-2000 (Ελληνικός Κανονισμός Ωπλισμένου Σκυροδέματος – 2000) και ο Ευρωκώδικας 2 (ΕΝ 1992-1-1) θέτουν όρια στο επιτρεπόμενο εύρος ρηγμάτωσης για λόγους λειτουργικότητας και ανθεκτικότητας.

Πίνακας 1: Ενδεικτική Ταξινόμηση Ρωγμών βάσει Εύρους

Σημείωση: Για τις κλάσεις έκθεσης XC2, XC3, XC4, το μέγιστο επιτρεπόμενο εύρος ρωγμής (\(w_{max}\)) είναι 0.3 mm για οπλισμένα στοιχεία σκυροδέματος υπό quasi-permanent φορτίο, σύμφωνα με το Εθνικό Προσάρτημα του Ευρωκώδικα 2.

Ανάλυση Ρωγμών – Υπολογισμοί

1. Ρωγμές Σκυροδέματος (Ευρωκώδικας 2)

Ο Ευρωκώδικας 2 (ΕΝ 1992-1-1) παρέχει εξισώσεις για τον υπολογισμό του εύρους ρωγμών (\(w_k\)) στο οπλισμένο σκυρόδεμα. Η βασική σχέση είναι:

όπου:

• s_r,max είναι η μέγιστη απόσταση ρωγμών.
• ε_sm είναι η μέση παραμόρφωση του οπλισμού υπό την εκάστοτε φόρτιση, συμπεριλαμβανομένης της επίδρασης της τάσης του σκυροδέματος σε εφελκυσμό μεταξύ των ρωγμών.
• ε_cm είναι η μέση παραμόρφωση του σκυροδέματος μεταξύ των ρωγμών.

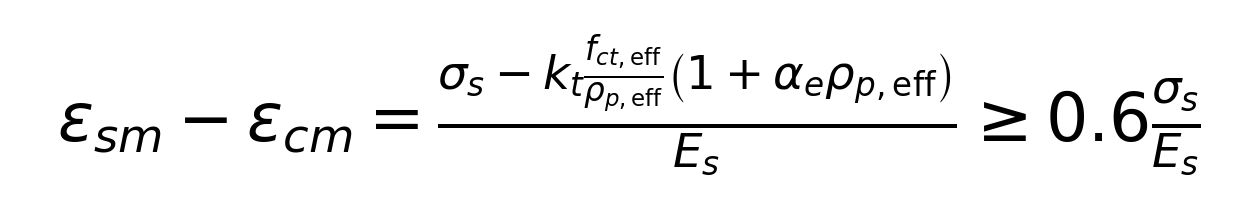

Η διαφορά ε_sm − ε_cm μπορεί να υπολογιστεί από τη σχέση:

όπου:

• σ_s είναι η τάση στον εφελκυόμενο οπλισμό.
• k_t είναι ένας συντελεστής που λαμβάνει υπόψη τη χρονική διάρκεια της φόρτισης (0.6 για βραχυπρόθεσμη, 0.4 για μακροπρόθεσμη).
• f_ct,eff είναι η μέση εφελκυστική αντοχή του σκυροδέματος κατά τον χρόνο της ρηγμάτωσης.
• ρ_p,eff είναι ο ενεργός λόγος οπλισμού.
• α_e = E_s/E_cm είναι ο λόγος ελαστικών μέτρων χάλυβα προς σκυρόδεμα.
• E_s είναι το μέτρο ελαστικότητας του χάλυβα.

Για την s_r,max, μία απλουστευμένη σχέση, όταν ο οπλισμός είναι κατανεμημένος και σε κοντινή απόσταση, είναι:

όπου:

• c είναι η επικάλυψη του οπλισμού.
• φ είναι η διάμετρος του οπλισμού.
• k₃, k₄ είναι συντελεστές (προτεινόμενες τιμές από το Εθνικό Προσάρτημα EC2 είναι k₃ = 3.4 και k₄ = 0.425).

Αριθμητικό Παράδειγμα (Απλοποιημένο)

Έστω ότι έχουμε ένα δοκάρι με:

• E_s = 200 GPa
• E_cm = 30 GPa (για σκυρόδεμα C25/30)
• σ_s = 200 MPa
• f_ct,eff = 2.5 MPa
• ρ_p,eff = 0.01
• c = 25 mm
• φ = 12 mm
• k_t = 0.4 (μακροπρόθεσμη φόρτιση)
• k₃ = 3.4, k₄ = 0.425 (από Εθνικό Προσάρτημα)

Υπολογίζουμε:

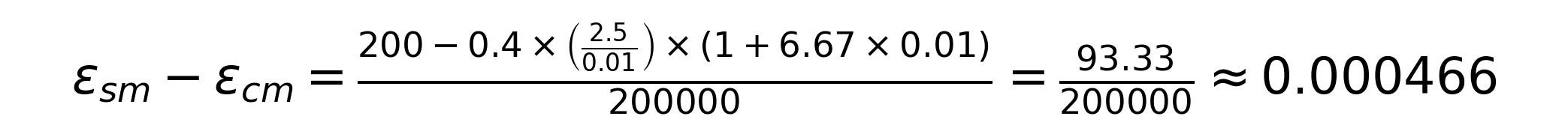

Ελέγχουμε την ελάχιστη τιμή:

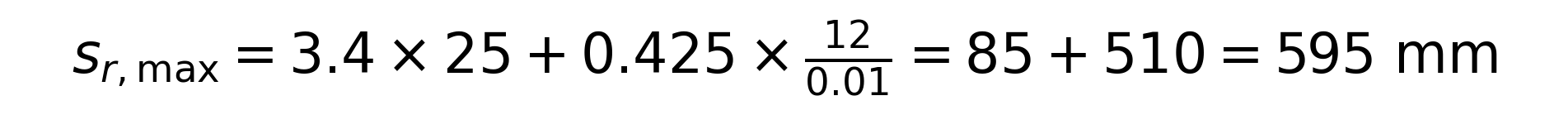

Επομένως, χρησιμοποιούμε 0.0006.

Το υπολογιζόμενο εύρος ρωγμής 0.357 mm είναι μεγαλύτερο από το επιτρεπόμενο όριο 0.3 mm για τις συνήθεις κλάσεις έκθεσης (π.χ., XC2, XC3, XC4), υποδεικνύοντας ανάγκη για διερεύνηση ή ενίσχυση του οπλισμού.

2. Διαφορικές Καθιζήσεις (Ευρωκώδικας 7)

Ο Ευρωκώδικας 7 (ΕΝ 1997-1) αποτελεί τον κανονισμό για τον γεωτεχνικό σχεδιασμό και προβλέπει την εκτίμηση καθιζήσεων για την οριακή κατάσταση λειτουργικότητας (Serviceability Limit State – SLS). Οι υπολογισμοί καθιζήσεων είναι σύνθετοι και εξαρτώνται από τις ιδιότητες του εδάφους (παραμορφωσιμότητα, συνεκτικότητα, γωνία τριβής) και τα χαρακτηριστικά της θεμελίωσης. Το Εθνικό Προσάρτημα του Ευρωκώδικα 7 καθορίζει τους επιμέρους συντελεστές ασφαλείας για τις δράσεις και τις ιδιότητες του εδάφους.

Για παράδειγμα, η άμεση καθίζηση (\(s_i\)) σε συνεκτικά εδάφη μπορεί να εκτιμηθεί με βάση την ελαστική θεωρία:

όπου:

• ν είναι ο λόγος Poisson του εδάφους.
• E_u είναι το μη στραγγιζόμενο μέτρο ελαστικότητας.
• q_a είναι η εφαρμοσμένη πίεση θεμελίωσης.
• B είναι το πλάτος της θεμελίωσης.
• I_p είναι ο συντελεστής επιρροής, εξαρτώμενος από το σχήμα της θεμελίωσης και το βάθος ενσωμάτωσης.

Αριθμητικό Παράδειγμα (Ενδεικτικό)

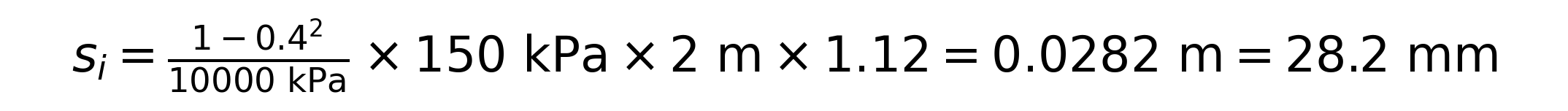

Έστω θεμελίωση με B = 2 m, q_a = 150 kPa, σε άργιλο με E_u = 10 MPa και ν = 0.4. Έστω I_p = 1.12 για τετραγωνική θεμελίωση.

Εάν γειτονική θεμελίωση υποστεί σημαντικά διαφορετική καθίζηση, τότε προκύπτουν διαφορικές καθιζήσεις που μπορεί να οδηγήσουν σε ρωγμές στο υπερκείμενο κτίριο.

3. Σεισμική Αξιολόγηση (ΕΑΚ-2003 & Ευρωκώδικας 8)

Ο Ελληνικός Αντισεισμικός Κανονισμός (ΕΑΚ-2003) και ο Ευρωκώδικας 8 (ΕΝ 1998), σε συνδυασμό με το Εθνικό Προσάρτημα, καθορίζουν τις απαιτήσεις για τον αντισεισμικό σχεδιασμό κτιρίων. Η αξιολόγηση προ-ρηγματωμένων κτιρίων υπό σεισμική δράση απαιτεί ειδική προσέγγιση, συχνά σύμφωνα με τον ΚΑΝ.ΕΠΕ. (Κανονισμός Επεμβάσεων) και το ΕΝ 1998-3. Οι ρωγμές που προκύπτουν από σεισμό είναι συνήθως διαγώνιες (διάτμησης) σε τοίχους πλήρωσης ή ακόμα και σε φέροντα στοιχεία (υποστυλώματα, τοιχία).

Προτάσεις Επανόρθωσης και Ενίσχυσης

Οι μέθοδοι επανόρθωσης εξαρτώνται άμεσα από τη διάγνωση της αιτίας και τη σοβαρότητα των ρωγμών:

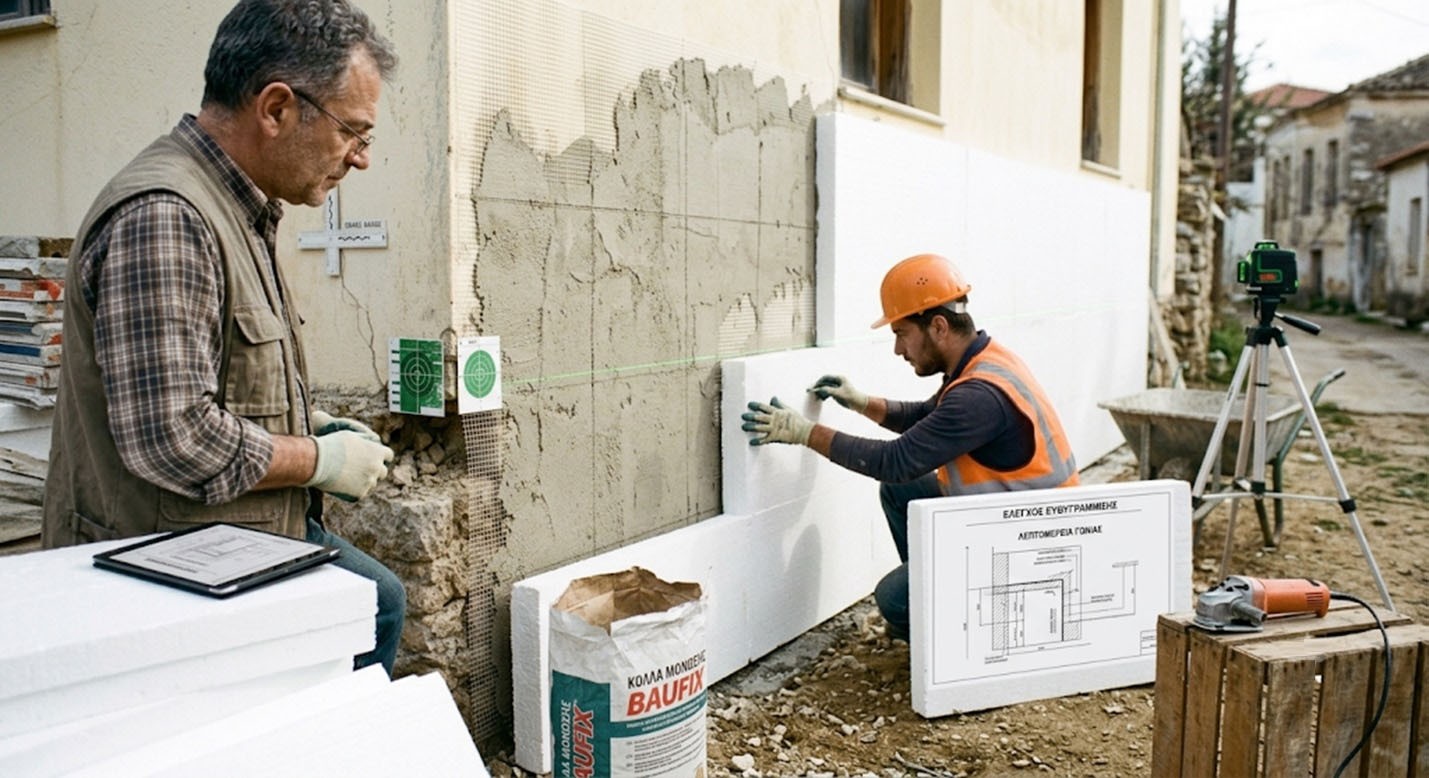

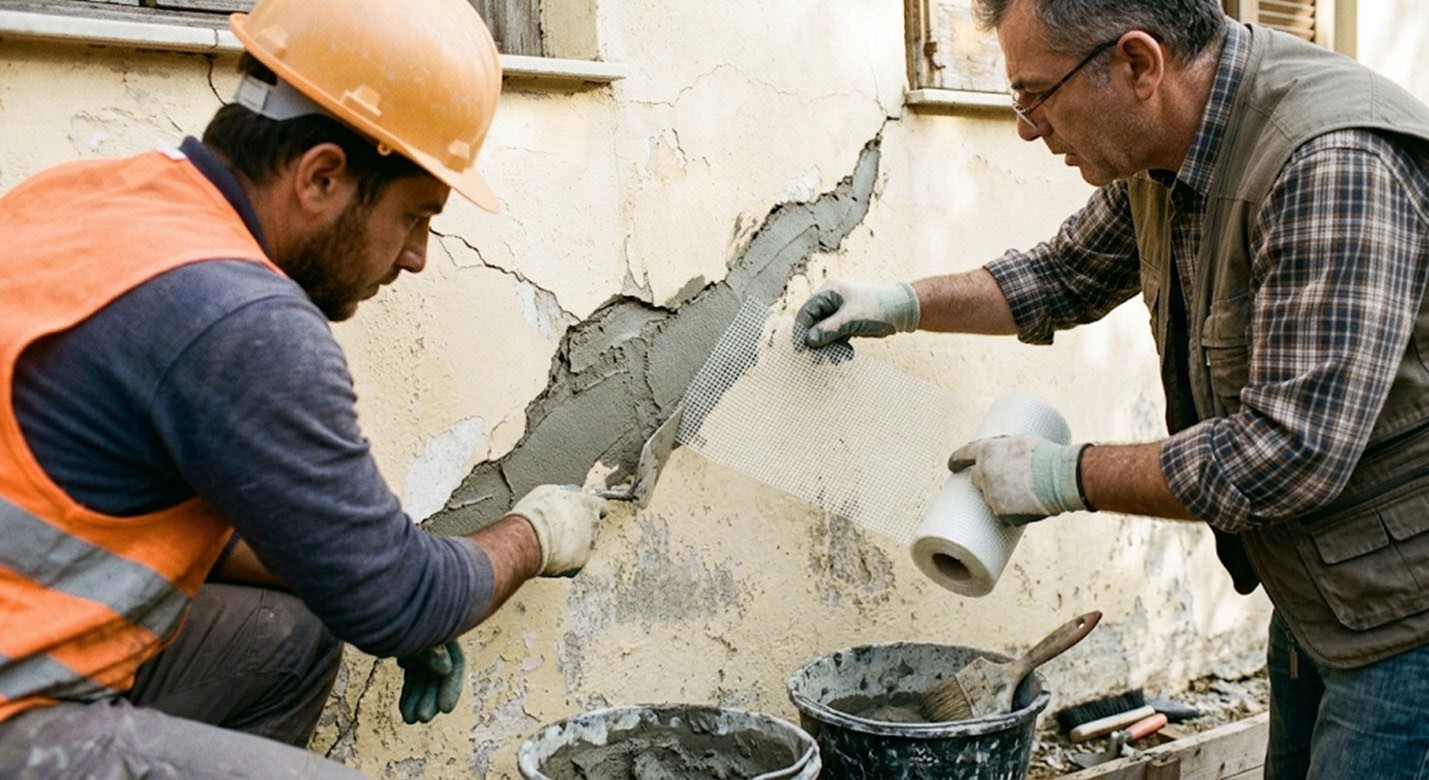

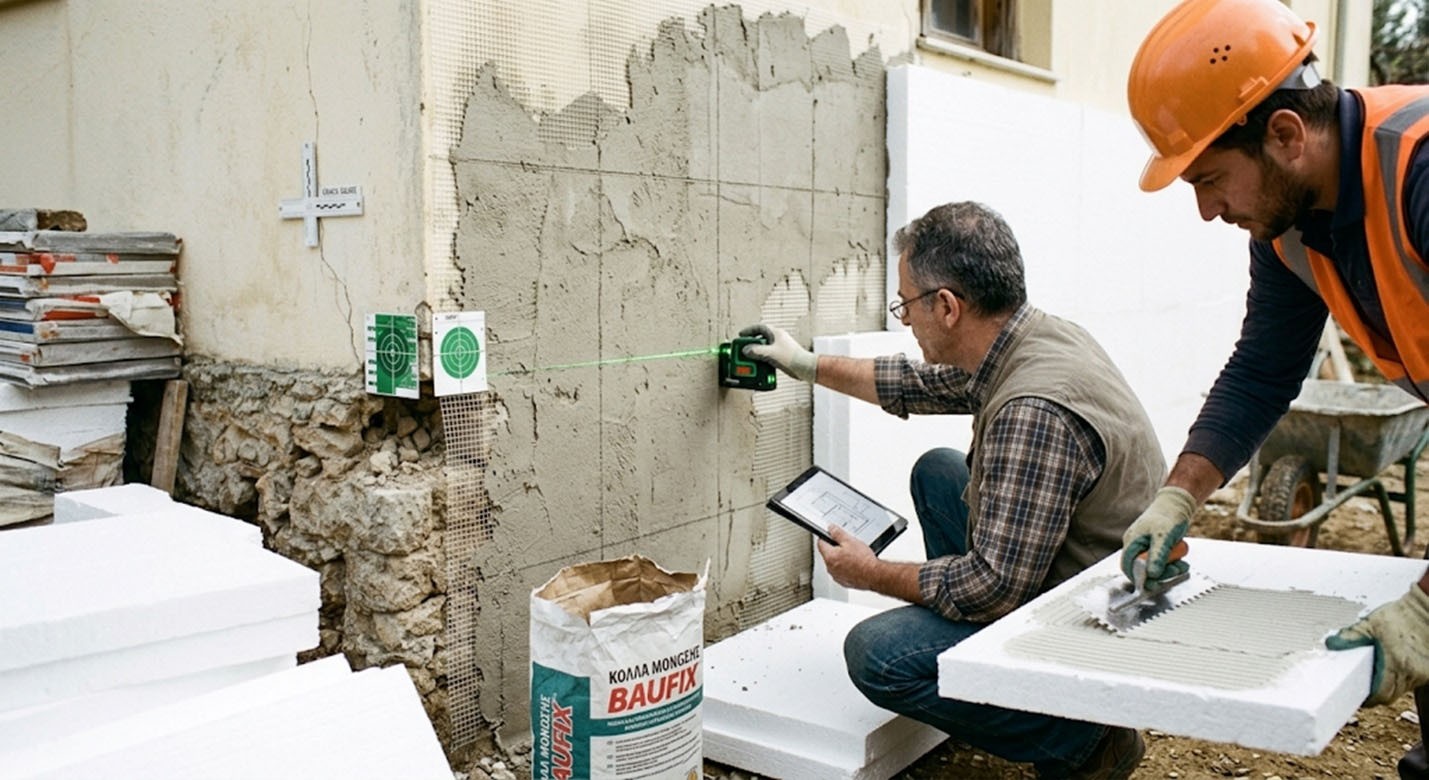

• Επιφανειακές Ρωγμές (σοβάς): Διάνοιξη, καθαρισμός, εφαρμογή ειδικού ασταριού και πλήρωση με ελαστικό κονίαμα ή στόκο. Ενίοτε, εφαρμογή πλέγματος πριν την τελική στρώση σοβά.
• Ρωγμές από Διάβρωση Οπλισμού: Αποκάλυψη του οπλισμού, καθαρισμός σκουριάς, εφαρμογή αντισκωριακής προστασίας, επισκευαστικό κονίαμα με ινοπλισμό.
• Ρωγμές από Δομικά Προβλήματα (π.χ. καθιζήσεις, ανεπάρκεια): Αυτές απαιτούν εκτεταμένες επεμβάσεις, όπως:

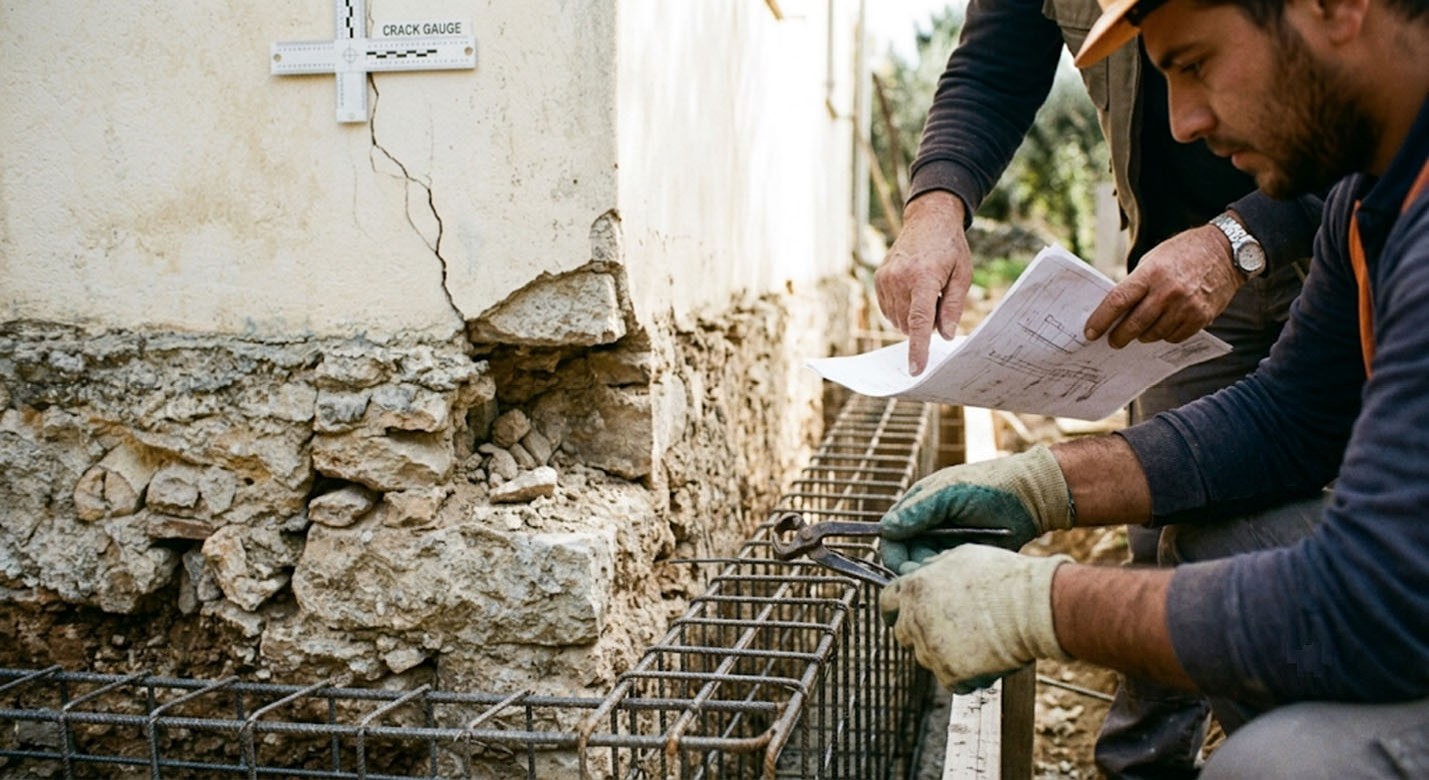

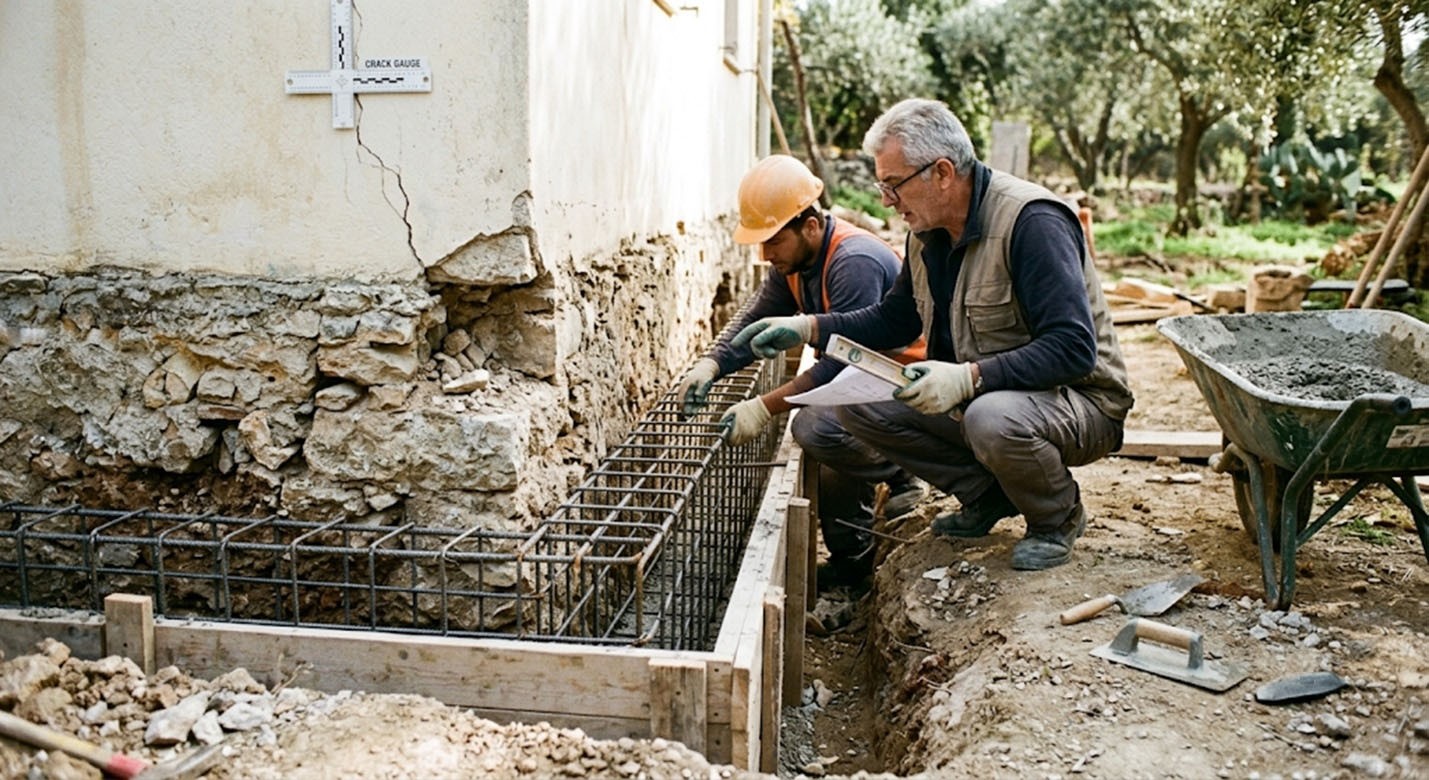

  • Ενίσχυση Θεμελίωσης: Με μικροπασσάλους, ενέσεις τσιμεντενέματος στο έδαφος, ή διεύρυνση θεμελίωσης.
  • Δομική Ενίσχυση Φέροντος Οργανισμού: Με μανδύες σκυροδέματος, μεταλλικές ενισχύσεις, ή σύνθετα υλικά (ινιοπλισμένα πολυμερή – FRP) σε υποστυλώματα, δοκάρια, τοιχία.

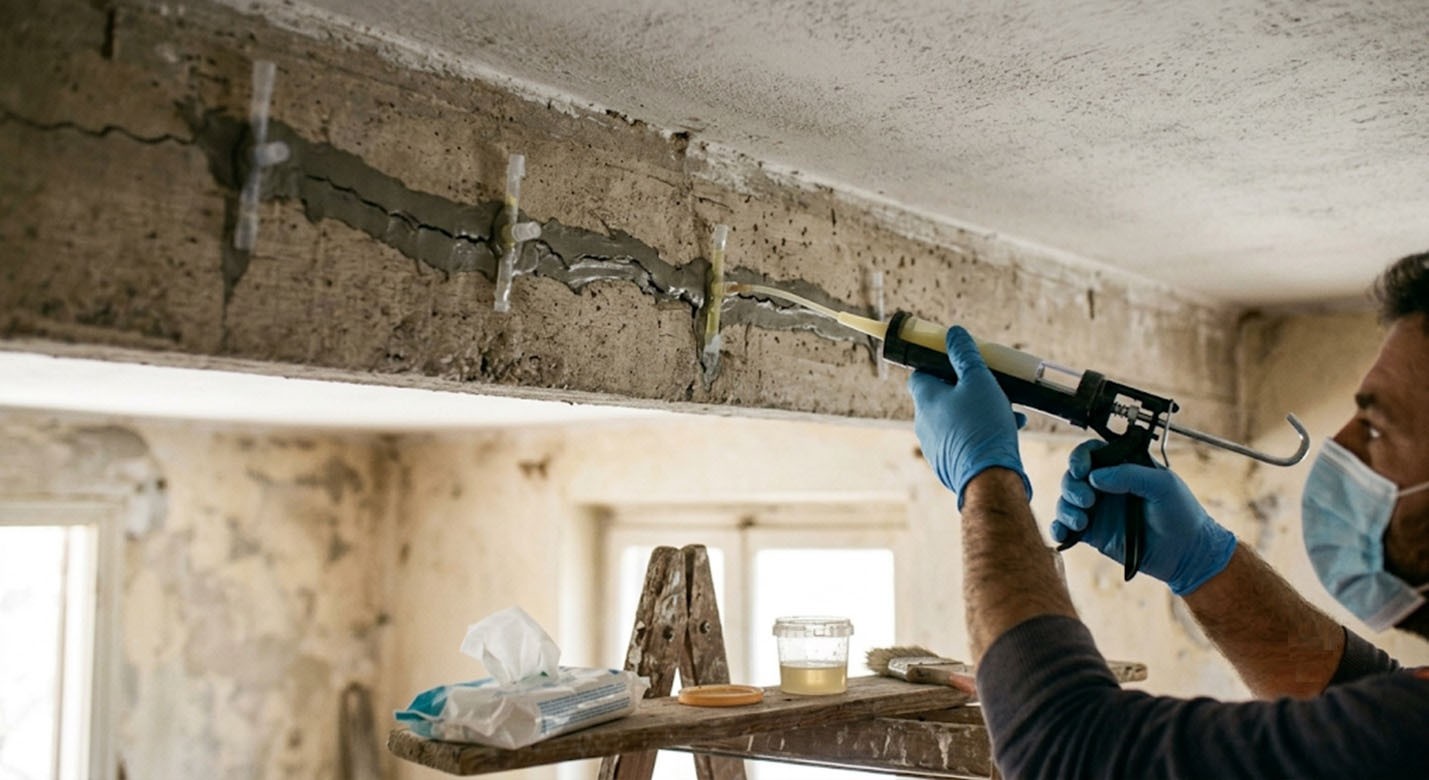

  • Ένεση Ρωγμών Σκυροδέματος: Με εποξειδικές ρητίνες για την αποκατάσταση της μονολιθικότητας και αντοχής.

Συμπεράσματα

Η εμφάνιση ρωγμών στους τοίχους ενός σπιτιού είναι ένα ζήτημα που δεν πρέπει να αγνοείται. Ενώ πολλές ρωγμές είναι αβλαβείς και αισθητικής φύσεως, άλλες μπορεί να υποδηλώνουν σοβαρά δομικά ή γεωτεχνικά προβλήματα που θέτουν σε κίνδυνο την ασφάλεια του κτιρίου. Η προσέγγιση απαιτείται να είναι συστηματική και πολυεπιστημονική, ξεκινώντας από την αναγνώριση των χαρακτηριστικών της ρωγμής και τη συνεχή παρακολούθησή της, και φτάνοντας σε εξειδικευμένες διερευνητικές εργασίες και υπολογιστικές αναλύσεις βάσει των ισχυόντων Ευρωπαϊκών και Ελληνικών Κανονισμών (Ευρωκώδικες 1-9, ΕΑΚ-2003, ΕΚΩΣ-2000).

Ο ιδιοκτήτης θα πρέπει να αναζητήσει άμεσα τη συμβουλή έμπειρου Πολιτικού Μηχανικού, ο οποίος, ενεργώντας ως Γεωτεχνικός Μηχανικός, Αρχιτέκτονας Μηχανικός, Πολεοδόμος και Γεωλόγος, θα διενεργήσει την απαιτούμενη διερεύνηση, θα διαγνώσει την αιτία, θα αξιολογήσει τη στατική επάρκεια του κτιρίου και θα προτείνει τα κατάλληλα μέτρα επανόρθωσης ή ενίσχυσης. Η έγκαιρη και ορθή παρέμβαση είναι καθοριστικής σημασίας για την αποφυγή περαιτέρω επιδείνωσης των βλαβών και τη διασφάλιση της δομικής ακεραιότητας και λειτουργικότητας της κατοικίας.

Βιβλιογραφία / Πηγές / Κανονισμοί

1. Ελληνικός Αντισεισμικός Κανονισμός (ΕΑΚ-2003), Υ.Α. Δ17α/67/1/ΦΝ275/06.06.2003 (ΦΕΚ Β’ 781) και τροποποιήσεις (ΦΕΚ Β’ 1153/2003, ΦΕΚ 1154/Β` 12.8.2003).
2. Ελληνικός Κανονισμός Ωπλισμένου Σκυροδέματος (ΕΚΩΣ-2000), ΟΑΣΠ & ΣΠΜΕ, 2000.
3. Ευρωκώδικας 2 (ΕΝ 1992-1-1): Σχεδιασμός φορέων από σκυρόδεμα – Μέρος 1-1: Γενικοί κανόνες και κανόνες για κτίρια και το Εθνικό Προσάρτημα (ELOT EN 1992-1-1/NA).
4. Ευρωκώδικας 7 (ΕΝ 1997-1): Γεωτεχνικός σχεδιασμός – Μέρος 1: Γενικοί κανόνες και το Εθνικό Προσάρτημα.
5. Ευρωκώδικας 8 (ΕΝ 1998-1): Αντισεισμικός σχεδιασμός δομημάτων – Μέρος 1: Γενικοί κανόνες, σεισμικές δράσεις και κανόνες για κτίρια και το Εθνικό Προσάρτημα.
6. ΚΑΝ.ΕΠΕ. (Κανονισμός Επεμβάσεων): Κανονισμός Επεμβάσεων σε υφιστάμενα κτίρια.
