Όταν η πέτρα υποχωρεί: Διάγνωση και αποκατάσταση βλαβών από σεισμό και διαφορικές καθιζήσεις σε φέρουσες λιθοδομές

Δρ. Κώστας Σαχπάζης, Πολιτικός Μηχανικός, Καθηγητής Π.Δ.Μ. (costas@sachpazis.info & csachpazis@uowm.gr) και Κωνσταντίνα Σαχπάζη, Πολιτικός Μηχανικός, Meng–MSc (info@sachpazis.info)



Εισαγωγή

Στον ελληνικό και ευρύτερο μεσογειακό χώρο, ένα σημαντικό ποσοστό του υφιστάμενου κτιριακού αποθέματος, ιδιαίτερα σε παραδοσιακούς οικισμούς και ιστορικά κέντρα, αποτελείται από κτίρια φέρουσας λιθοδομής. Τα κτίρια αυτά χαρακτηρίζονται από μεγάλο ίδιο βάρος, υψηλή αρχική δυσκαμψία και περιορισμένη εφελκυστική αντοχή, καθιστώντας τα εξαιρετικά ευάλωτα τόσο στις δυναμικές καταπονήσεις ενός σεισμού, όσο και στις επιβαλλόμενες παραμορφώσεις λόγω διαφορικών καθιζήσεων του εδάφους θεμελίωσης.

Η ταυτόχρονη ή διαδοχική δράση αυτών των δύο μηχανισμών (σεισμική διέγερση και εδαφική υποχώρηση) δημιουργεί ένα σύνθετο πεδίο τάσεων. Ένα κτίριο που έχει ήδη υποστεί ρηγματώσεις από διαφορικές καθιζήσεις, εμφανίζει μειωμένη δυσκαμψία και αντοχή, με αποτέλεσμα την πρόωρη αστοχία του σε ενδεχόμενο σεισμό. Στο παρόν άρθρο αναλύονται οι μηχανισμοί αστοχίας, τα κριτήρια διαχωρισμού των βλαβών και οι σύγχρονες τεχνικές αποκατάστασης, με γνώμονα τις επιταγές του νέου Κανονισμού Αποτίμησης και Δομητικών Επεμβάσεων Τοιχοποιίας (ΚΑΔΕΤ) και των Ευρωκωδίκων 6, 7 και 8 (ΕΝ 1996, ΕΝ 1997, ΕΝ 1998).



Μεθοδολογία

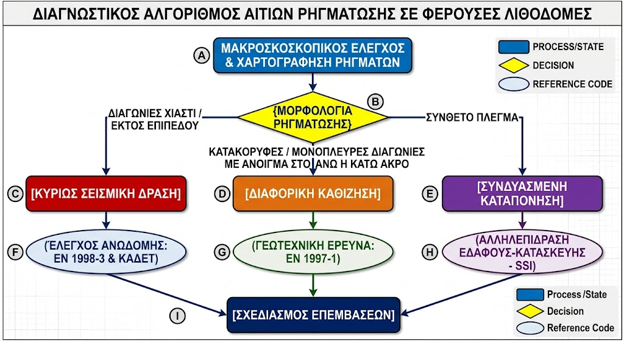

Η προσέγγιση για τη σωστή διάγνωση και τον σχεδιασμό των επεμβάσεων απαιτεί τη συνδυαστική χρήση γεωτεχνικής και δομοστατικής μεθοδολογίας. Ο διαχωρισμός των αιτιών μιας ρηγμάτωσης αποτελεί το κρισιμότερο στάδιο, καθώς μια εσφαλμένη διάγνωση μπορεί να οδηγήσει σε πανάκριβες ανωδομικές ενισχύσεις, ενώ το πραγματικό πρόβλημα εδράζεται στο υπέδαφος, ή το αντίστροφο.

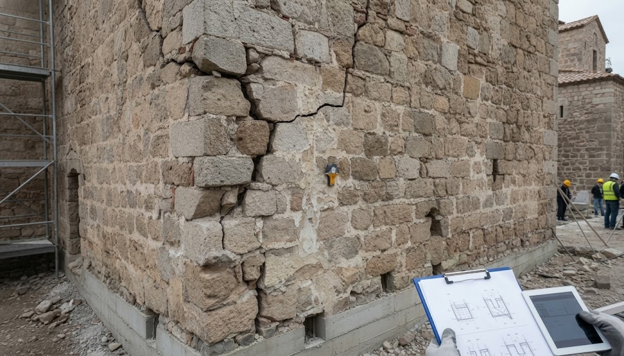

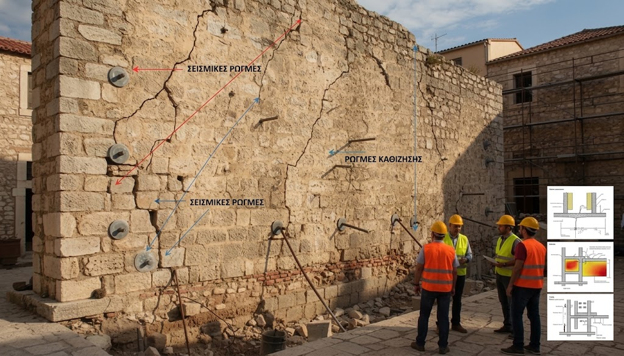

Η διαγνωστική μεθοδολογία βασίζεται στην αποτύπωση του «μακροσκοπικού διαγράμματος ρηγματώσεων». Οι ρωγμές λόγω διαφορικών καθιζήσεων αναπτύσσονται συνήθως οιονεί στατικά. Εάν το έδαφος υποχωρήσει στο κέντρο της κάτοψης, προκαλείται «κοίλανση» (sagging), με τις ρωγμές να ανοίγουν ευρύτερα στο κάτω μέρος. Αντίθετα, αν υποχωρήσουν τα άκρα, έχουμε «κύρτωση» (hogging), με τις ρωγμές να διευρύνονται στο άνω μέρος των τοίχων. Στον αντίποδα, οι σεισμικές ρωγμές εμφανίζουν κατά κανόνα χιαστί μορφή (X-cracking) εντός του επιπέδου λόγω εναλλασσόμενης διάτμησης.

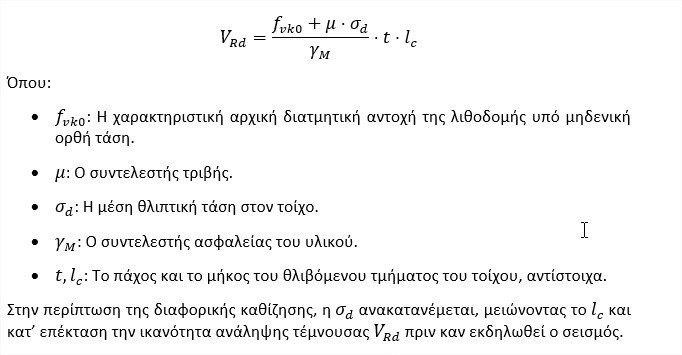

Η τέμνουσα αντοχή της άοπλης τοιχοποιίας, η οποία συχνά υπερβαίνεται κατά τους σεισμούς, υπολογίζεται σύμφωνα με τον Ευρωκώδικα 6 και τον ΚΑΔΕΤ από την ακόλουθη σχέση:

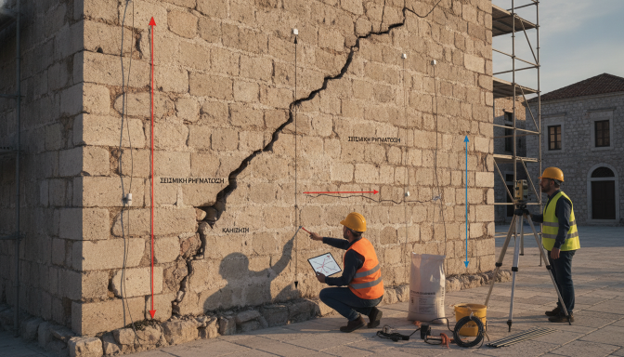

Για την ποσοτικοποίηση των παραμορφώσεων, εφαρμόζεται ενόργανη παρακολούθηση (monitoring) με ρωγμόμετρα, κλισιόμετρα και γεωδαιτικούς σταθμούς, ώστε να διαπιστωθεί αν το φαινόμενο της καθίζησης είναι ενεργό.

Αποτελέσματα

Από την εξέταση πλήθους πραγματικών περιπτώσεων στην Ελλάδα (π.χ. μετασεισμικές αυτοψίες, ιστορικά κέντρα) προκύπτουν συγκεκριμένα διαγνωστικά μοτίβα, τα οποία συνοψίζονται στον παρακάτω πίνακα:

Τύπος Αστοχίας / Φόρτισης	Κύρια Χαρακτηριστικά Ρηγμάτωσης	Συνήθης Εντοπισμός
Σεισμός (Εντός Επιπέδου)	Χιαστί ρωγμές (διάτμηση), ρωγμές εφελκυσμού στις γωνίες (κάμψη).	Σε πεσσούς μεταξύ ανοιγμάτων (παράθυρα, θύρες).
Σεισμός (Εκτός Επιπέδου)	Αποκόλληση ορθογώνιων τοίχων, οριζόντιες ρωγμές στη βάση.	Στις συνδέσεις των γωνιών και κάτω από τη στέγη.
Καθίζηση (Κοίλανση – Sagging)	Ρωγμές ευρύτερες στο κάτω μέρος, σχήματος V.	Στο μέσον των μεγάλων πλευρών, κοντά στο έδαφος.
Καθίζηση (Κύρτωση – Hogging)	Ρωγμές ευρύτερες στο άνω μέρος, ανεστραμμένου V ().	Συνήθως στα άκρα του κτιρίου ή στο ανώτερο διάζωμα.



Τα αποτελέσματα της ενόργανης παρακολούθησης (π.χ. αισθητήρες LVDT) επιβεβαιώνουν ότι όταν μια λιθοδομή έχει ρηγματωθεί από καθίζηση > 1/500 (λόγος βέλους κάμψης προς άνοιγμα), η διατμητική της ικανότητα σε ενδεχόμενο σεισμό μειώνεται έως και 40%. Αυτό πρακτικά σημαίνει ότι τα παραδοσιακά όρια συμπεριφοράς σύμφωνα με τον ΚΑΔΕΤ για «Περιορισμένες Βλάβες», «Σημαντικές Βλάβες» ή «Οιονεί Κατάρρευση» μετατοπίζονται δυσμενώς.



Συζήτηση

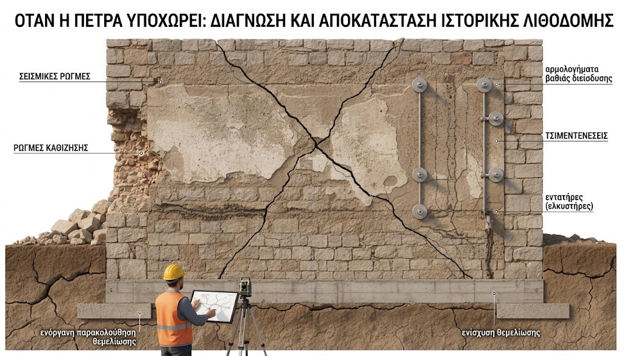

Η επιλογή της βέλτιστης τεχνικοοικονομικής λύσης εξαρτάται άμεσα από τα αποτελέσματα της διάγνωσης. Εφόσον διαπιστωθεί ότι η αιτία είναι αποκλειστικά σεισμική (ή ότι η εδαφική υποχώρηση έχει σταθεροποιηθεί πλήρως), οι παρεμβάσεις επικεντρώνονται στην ανωδομή, με βάση τις κατευθυντήριες του ΚΑΔΕΤ:

1. Αρμολογήματα βαθιάς διείσδυσης & Τσιμεντενέματα: Αποτελούν την πλέον συνήθη μέθοδο αποκατάστασης της συνέχειας της λιθοδομής. Η χρήση ενεμάτων υδραυλικής ασβέστου (και όχι καθαρού τσιμέντου) προκρίνεται στα ιστορικά κτίρια για λόγους χημικής και μηχανικής συμβατότητας με τα παραδοσιακά κονιάματα (αποφυγή δημιουργίας αλάτων και εύθραυστων ζωνών).
2. Ελκυστήρες (Tie-rods): Η τοποθέτηση μεταλλικών ελκυστήρων σε επίπεδα ορόφων προσφέρει την κρισιμότερη ίσως αναβάθμιση απέναντι στην «εκτός επιπέδου» ανατροπή των τοίχων (out-of-plane failure), διασφαλίζοντας την «κιβωτιοειδή» λειτουργία του φορέα κατά τον σεισμό.

Αντιθέτως, εάν η ενόργανη παρακολούθηση δείξει ότι το φαινόμενο της διαφορικής καθίζησης είναι ενεργό, καμία επέμβαση στην ανωδομή δεν πρόκειται να μακροημερεύσει εάν δεν προηγηθεί επέμβαση στη θεμελίωση. Σε αυτές τις περιπτώσεις εφαρμόζονται:

• Ενισχύσεις εδάφους με γεωπολυμερείς ρητίνες: Ταχεία μέθοδος με ελάχιστη όχληση, ιδανική για πλήρωση κενών και αύξηση της φέρουσας ικανότητας.
• Μικροπάσσαλοι / Υποθεμελίωση (Underpinning): Δαπανηρότερη αλλά ριζική λύση, όπου μεταφέρονται τα φορτία σε βαθύτερα, ικανότερα στρώματα σύμφωνα με τον Ευρωκώδικα 7. Η κατασκευή δοκού εξισορρόπησης περιμετρικά ενισχύει την ακαμψία του συστήματος θεμελίωσης.

Κρίσιμος παράγοντας στη συζήτηση αποτελεί ο υπολογισμός του κόστους κύκλου ζωής. Μία προσωρινά φθηνή λύση ρητινενέσεων μόνο στην ανωδομή, όταν υφίσταται εδαφικό πρόβλημα, θα οδηγήσει σε αναζωπύρωση της ρηγμάτωσης εντός λίγων ετών ή σε καταστροφική αστοχία στον επόμενο ισχυρό σεισμό.

Συμπεράσματα

Η διάγνωση και αποκατάσταση βλαβών σε φέρουσες λιθοδομές απαιτεί ολιστική θεώρηση της αλληλεπίδρασης εδάφους-κατασκευής. Όπως αναλύθηκε, τα ίχνη που αφήνει μια διαφορική καθίζηση έναντι μιας ισχυρής σεισμικής δόνησης διαφέρουν μακροσκοπικά, ωστόσο η συλλογική τους δράση πολλαπλασιάζει την τρωτότητα του κτιρίου. Η θεσμοθέτηση του ΚΑΔΕΤ προσφέρει πλέον στους Έλληνες Μηχανικούς ένα ισχυρό κανονιστικό πλαίσιο για την ποσοτική αποτίμηση και τον σχεδιασμό των ενισχύσεων. Η ορθή αναγνώριση των μηχανισμών αστοχίας, η στοχευμένη γεωτεχνική θεραπεία της θεμελίωσης όπου απαιτείται, και η χρήση συμβατών υλικών αποκατάστασης, εξασφαλίζουν τη δομική ακεραιότητα, τη διατήρηση της αρχιτεκτονικής κληρονομιάς και την ασφάλεια των πολιτών, μεγιστοποιώντας το όφελος της επένδυσης (value engineering).



Βιβλιογραφία / Πηγές / Κανονισμοί

1. ΚΑΔΕΤ (2022): Κανονισμός Αποτίμησης και Δομητικών Επεμβάσεων Τοιχοποιίας (ΦΕΚ 3197/Β/22-6-2022), Οργανισμός Αντισεισμικού Σχεδιασμού & Προστασίας (Ο.Α.Σ.Π.).
2. ΕΛΟΤ EN 1996-1-1: Ευρωκώδικας 6 – Σχεδιασμός κατασκευών από τοιχοποιία, Μέρος 1-1: Γενικοί κανόνες για οπλισμένη και άοπλη τοιχοποιία (μαζί με το Εθνικό Προσάρτημα).
3. ΕΛΟΤ EN 1998-3: Ευρωκώδικας 8 – Αντισεισμικός σχεδιασμός των κατασκευών, Μέρος 3: Αποτίμηση και Ενίσχυση Κτιρίων.
4. ΕΛΟΤ EN 1997-1: Ευρωκώδικας 7 – Γεωτεχνικός σχεδιασμός, Μέρος 1: Γενικοί κανόνες.
5. Σαχπάζης, Κ. (2019). Ενίσχυση Κατασκευών από Φέρουσα Τοιχοποιία. Εκδόσεις Τσαπραΐλη, Αθήνα.
6. Βιντζηλαίου, Ε. (2014). Συμπεριφορά, Αποτίμηση και Ενίσχυση Κατασκευών από Τοιχοποιία. Εκδόσεις Συμμετρία, Αθήνα.
7. Penelis, G. G., & Kappos, A. J. (1997). Earthquake-Resistant Concrete Structures. CRC Press (Κεφάλαια περί Αλληλεπίδρασης Εδάφους-Κατασκευής).































---
